ᐈ Клапан обратный с двойным затвором DN80
50 000 ₸
- В наличии
- Код: 96753027
- +7 (777) 197-99-32Менеджер
- +7 (776) 197-99-32Менеджер
- +7 (700) 197-99-32Менеджер
- +7 (700) 197-99-33Менеджер
С более подробным описанием Клапана обратного с двойным затвором DN80 можно ознакомиться на нашем основном сайте azs-snab.kz
Обратный клапан – вид защитной трубопроводной арматуры. Предотвращает изменение направления потока на обратное при остановке насоса или компрессора, резком падении давления на определенном участке, нарушении герметичности трубопровода. На АЗС и нефтебазах оконечные клапаны не допускают опорожнения трубопровода при смене направления тока нефтепродуктов. Основная задача обратного клапана прежде всего снижение пусковых нагрузок на насос.
Клапан обратный с двойным затвором, устройство и принцип работы
Основная задача запорного органа обратного клапана обеспечить ток жидкости только в одном направлении. Например при развороте направления движения среды на 180° происходит автоматическое срабатывание запорного элемента. Кроме того установка обратных клапанов на АЗС обеспечивает постоянное присутствие нефтепродуктов в трубопроводной системе.

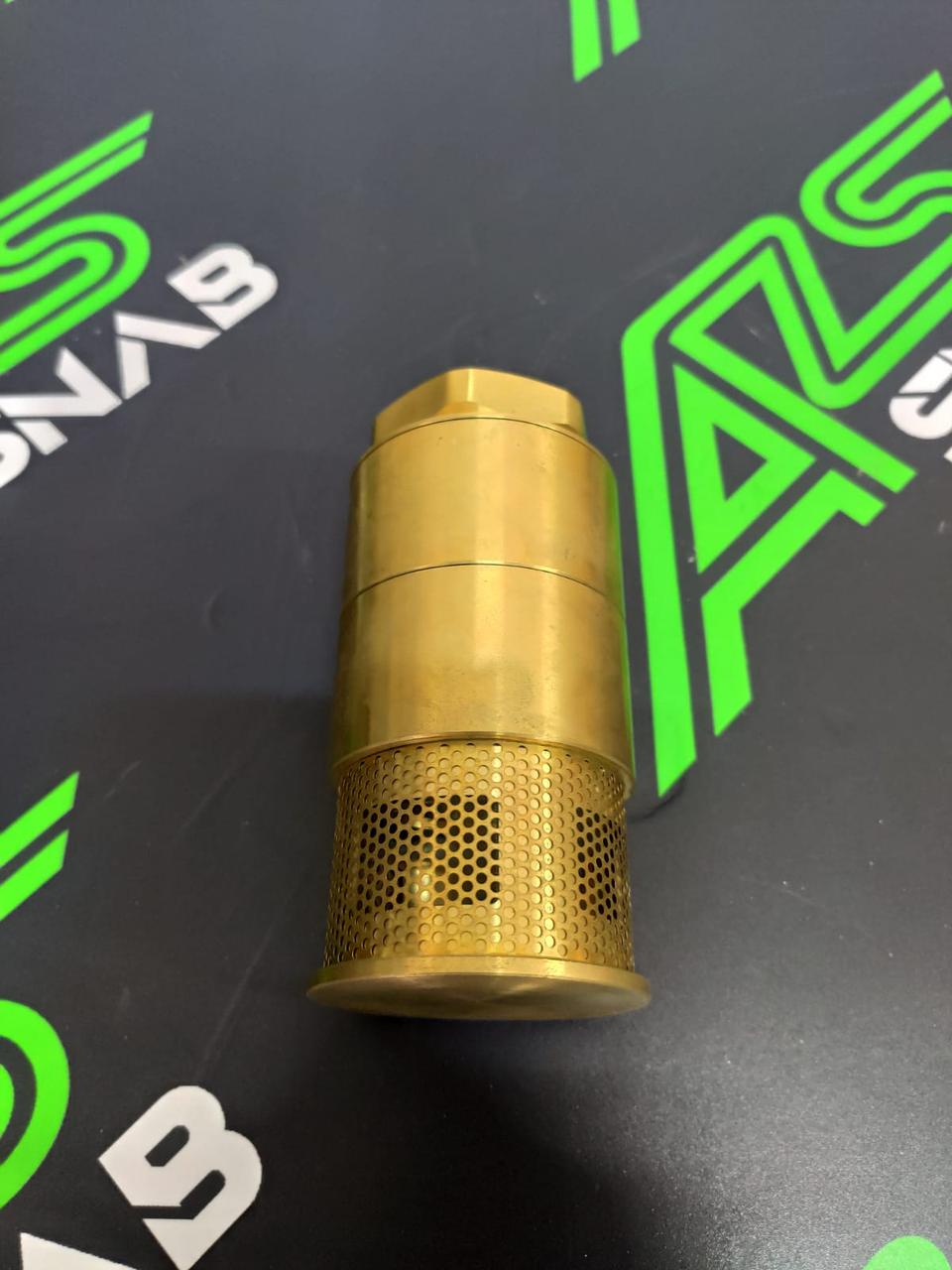

Материал корпуса выполнен из латуни, что прежде всего обеспечивает длительный срок службы. Другими словами наши клапаны имеют высокую коррозионную устойчивость. Так как бензин является агрессивной средой в клапане не используются резиновые уплотнения. Кроме того для обеспечения высокого уровня герметизации применяется система двойного запирания. В средней части клапана установлены две затворные тарелки, плотно притёртые к корпусу, благодаря чему достигается высокая герметичность устройства. Тарелки клапана установлены на продольном штоке. Нажимные пружины обеспечивают быстрое срабатывание клапана. В нижней части клапана установлен фильтр грубой очистки. Фильтр имеет отверстия диаметром около 1мм. и предотвращает попадание крупного мусора в клапан и всасывающую линию насоса. Тем не менее фильтр клапана не может обеспечить высокий уровень фильтрации. В верхней части клапана нарезана резьба для присоединения на всасывающую линию насоса.
Разборная конструкция клапана позволяет производить периодическое обслуживание и чистку, например в случае загрязнения.
Клапан устанавливают на высоте не менее 5 см. от дна резервуара, тем самым снижая вероятность всасывания мусора и воды со дна резервуара.
Эксплуатационные условия:
- рабочий интервал температур – от минус 50°C до плюс 50°C.
- максимальное рабочее давление – 0,6 МПа.
- диаметр – 80мм.
- противодавление закрытия клапана – 0,02 МПа.
- материал корпуса – латунь
- количество затворов – 2
- материал грязевого фильтра – латунь
- тип грязевого фильтра – сетчатый
Кроме того для организации трубопровода применяются огнепреградители.
С другими типами клапанов можно ознакомится перейдя по ссылке.
Основные атрибуты | |
---|---|
Производитель | AVA |
Страна производитель | Китай |
Гарантийный срок | 12 мес |
- Цена: 50 000 ₸
