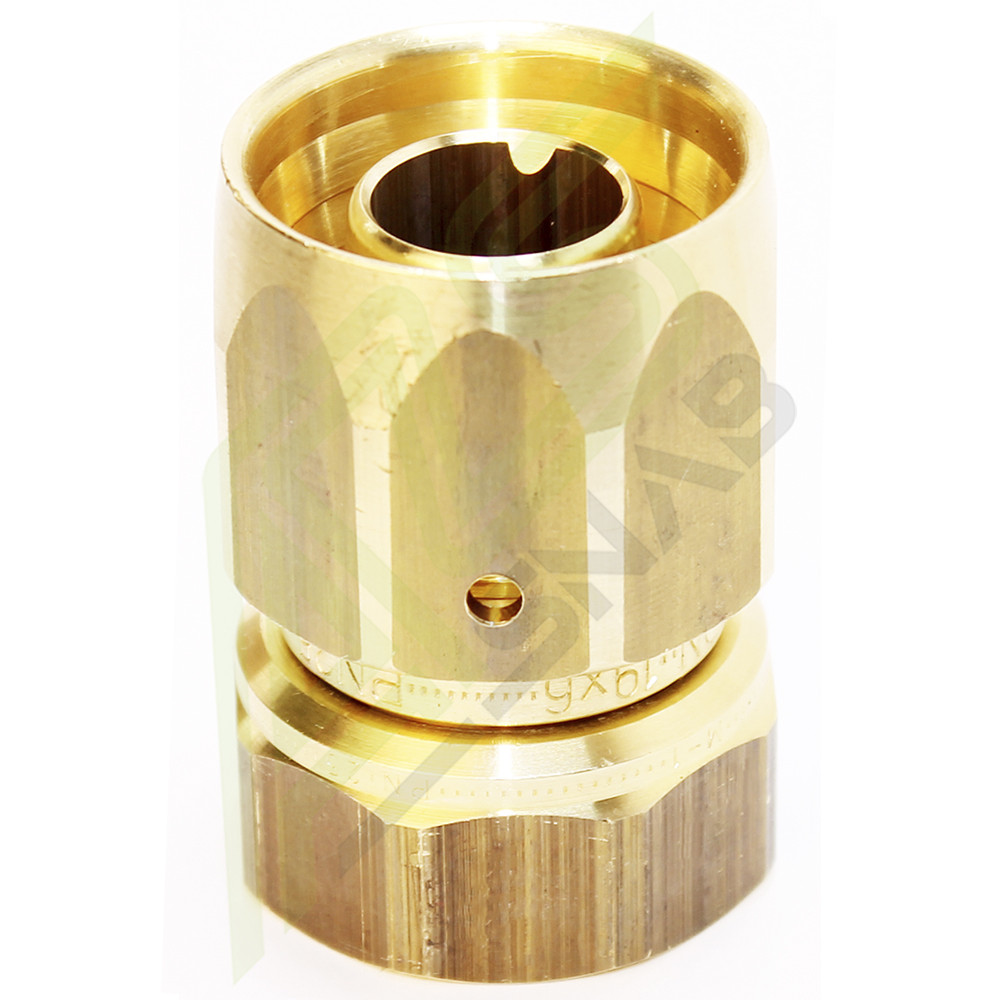

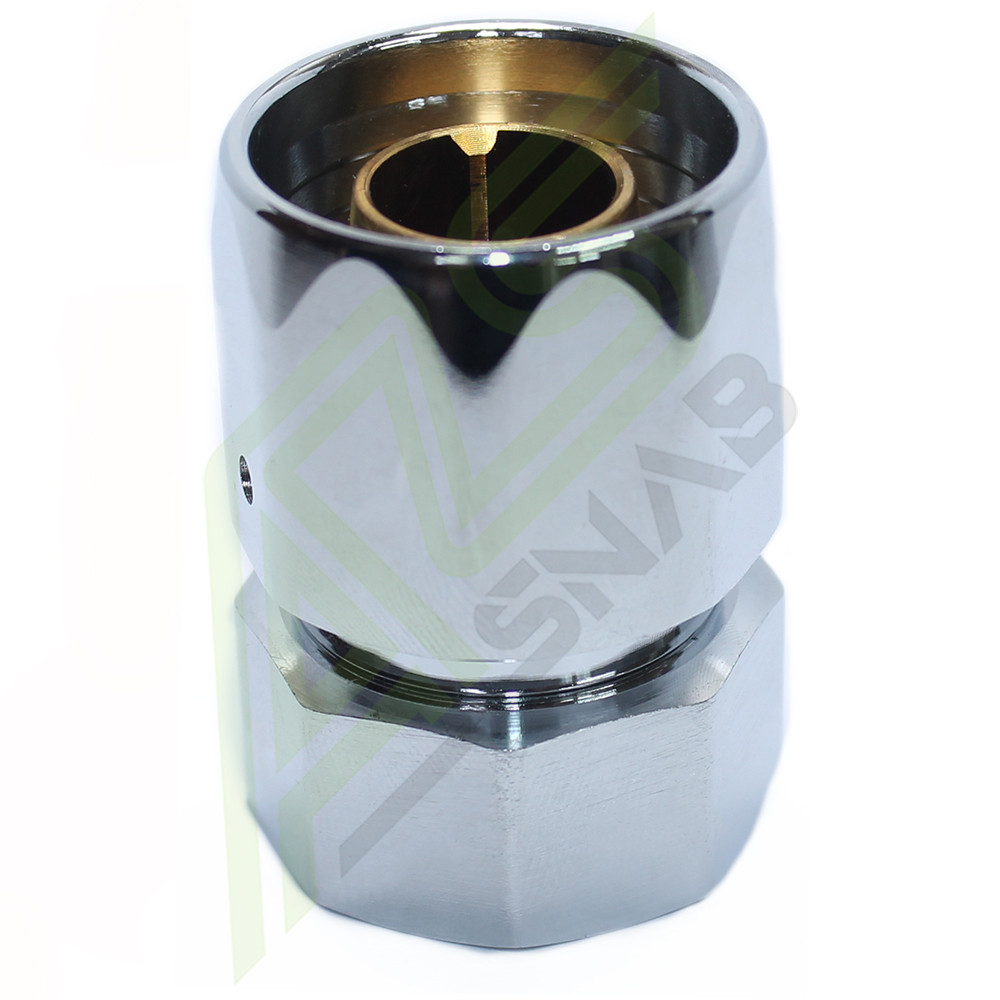

Фитинг Elaflex М19-1″ применяется для оборудования напорного рукава резьбовым соединением для установки раздаточного крана или присоединения его к топливораздаточной колонке. Муфта изготовлена из латуни.
Фиксация рукава происходит за счет распора стенок между направляющей гильзой муфты и её основным телом. При использовании рукавов низкого качества, с недостаточной толщеной стенок, возможно их выскальзывание.
Фитинг Elaflex М19-1″ порядок установки
- Присоединяемый торец рукава необходимо ровно отрезать. Кривой срез не обеспечит должной герметизации соединения.
- Вкрутить муфту в гильзу до выхода её со внутренней стороны примерно на 5-7мм.
- Вставить рукав в гильзу до упора.
- Удерживая рукав от выдавливания и гильзу от проворота, затянуть муфту до контакта гильзы с телом муфты. Для удобства контроля положения рукава в боковой части гильзы оборудовано смотровое отверстие.
Технические характеристики
- Присоединяемый диаметр: 19мм ( 3/4″ )
- Условный проход: 19мм (3/4″)
- Тип резьбы: внутренняя NPT, 25мм (1″)
- Фактический диаметр резьбы: 31мм (по гребню резьбы)
- Материал: латунь
Данные фитинги зарекомендовали себя как простое и надёжное решение для установки раздаточных кранов. Они часто применяются совместно с кранами ZVA. Визуальный осмотр фитинга необходимо проводить не реже одного раза в 6 месяцев. В случае повреждения фитинга, или её разгерметизации необходимо произвести её замену.
С другими типами муфт и фитингов ду19мм (dn3/4″) можно ознакомится, перейдя по ссылке. Так же для присоединения крана могут быть использованы муфты диаметром 3/4″.
Основные атрибуты | |
---|---|
Страна производитель | Германия |
Гарантийный срок | 12 мес |
Разрешенные жидкости | Бензин, Дизель, Керосин |
- Цена: 5 000 ₸
