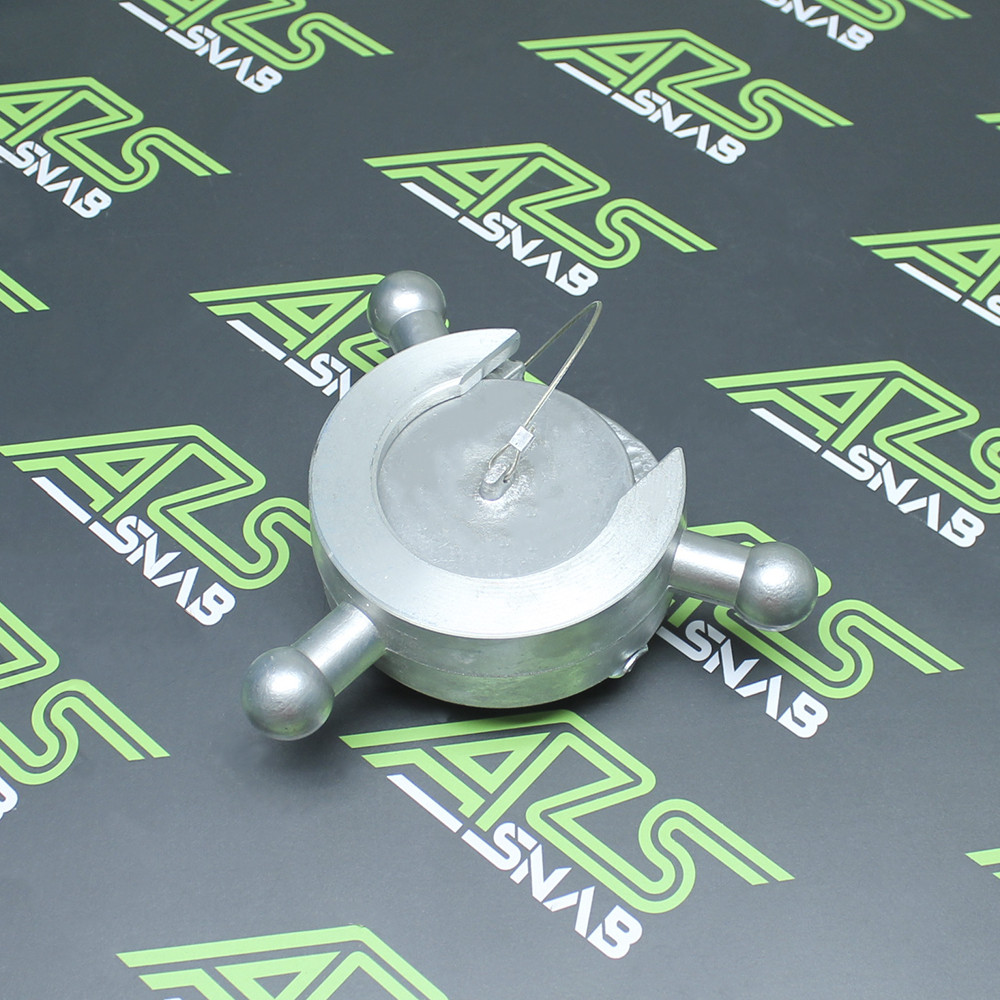

ᐈ Муфта сливная МС-2Р ДУ 80

С более подробным описанием Муфты сливной МС-2Р ДУ 80 можно ознакомиться на нашем основном сайте azs-snab.kz

Паспорт соответствия

Муфта сливная МС-2 предназначена для быстрого и герметичного соединения с рукавом автоцистерны сливных рукавов резервуаров нефтебаз и АЗС. Алюминиевый слав, применяемый для изготовления корпуса обеспечивает хорошую прочность изделия, и высокую коррозионную устойчивость. Диаметр условного прохода составляет 80мм, и обеспечивает достаточно высокую пропускную способность не менее 400 литров в минуту.

Муфты типа МС широко применяются как на бензовозах так и на трубопроводах налива.

Муфта сливная МС-2, устройство и принцип работы:

Муфта сливная МС-2 изготовлена из алюминиевого сплава. В нижней части корпуса нарезана резьба для присоединения к патрубку резервуара. Верхняя часть представляет собой нажимную гайку. Именно она осуществляет прижим ниппеля рукава к муфте. Для удобства затяжки на боковых частях оборудованы ручки. На патрубке (корпусе) муфты, со стороны нажимной гайки, находится прижимная плоскость. На прижимной плоскости оборудован паз для установки уплотнительного кольца. В зависимости от климатического исполнения уплотнительное кольцо может быть изготовлено из резины или поранита. Так-же на корпус МС крепится крышка, предотвращающая попадание мусора в трубопровод.

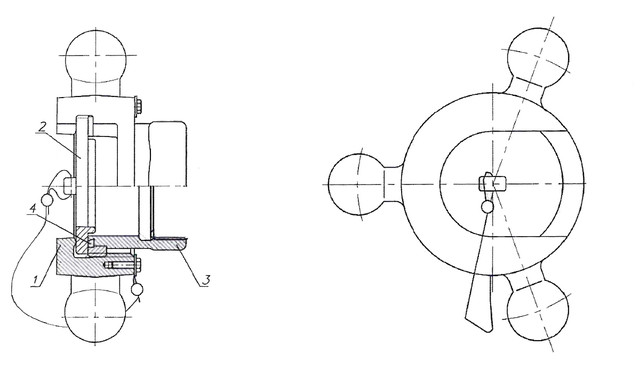

Муфта сливная МС-2 изготовлена из алюминиевого сплава и состоит из следующих основных частей:

• 1 – гайка нажимная, обеспечивает присоединение рукава АЦ к линии налива резервуара, а так-же прижим крышки.
• 2 – крышка, обеспечивает должную герметизацию, для предотвращения попадания механических примесей и влаги во внутренний объём резервуара вне цикла налива.
• 3 – патрубок, с одной стороны имеет резьбу для присоединения на линию налива резервуара и обеспечивает присоединение механизма муфты к трубопроводу.
• 4 – резиновое кольцо, обеспечивает герметизацию соединения с разъёмной стороны.

Технические характеристики:

• Условный проход – 80 мм
• Рабочее давление – 0,6 МПа
• Пропускная способность, не менее – 400 л/мин
• Масса – 2 кг.

Муфта сливная МС-2, является модифицированной версией МС-1. Данная муфта отличается от своего предшественника более эстетичным внешним видом, и конструкцией нажимной гайки. Нажимная гайка обладает более крепкой конструкцией за счёт  большей площади захвата ниппеля рукава. Благодаря этому достигается более качественный прижим к прижимной плоскости муфты.

Так же применяются узлы налива, включающие в себя помимо муфты МС, другие элементы компактно скомпонованные в единый элемент.
