С более подробным описанием Крана шарового КШФ-80 можно ознакомиться на нашем основном сайте azs-snab.kz

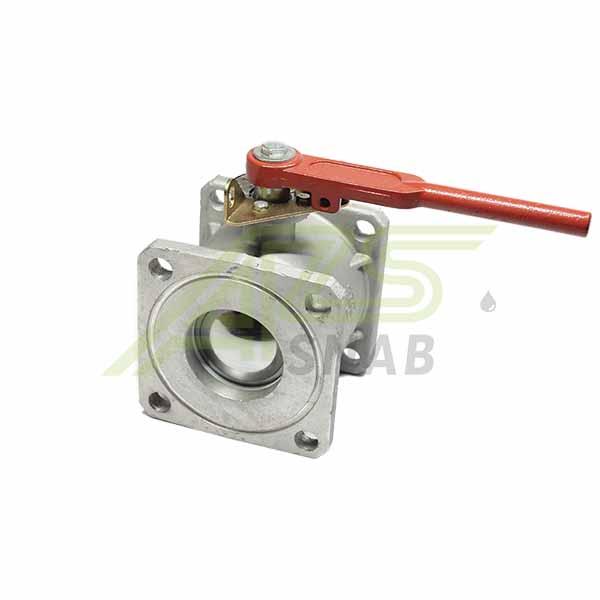

Кран DN80 — кран шаровой с фланцевым соединением. Шаровые краны применяются для полного, герметичного, перекрытия потока жидкости в трубопроводе. Данные краны широко применяются на автоцистернах, а также в различных технологических трубопроводах.
Корпус крана изготовлен из алюминия. Данный материал корпуса обеспечивает малый вес изделия и коррозионную устойчивость. По гост 15150-69 кран соответствует исполнению «У» (для эксплуатации в умеренном климате), класс размещения «1» (эксплуатация на открытом воздухе). Ручка крана изготовлена из алюминия и имеет проушины для пломбирования в открытом или закрытом положении. Запорный шар выполнен из стали. Уплотнение шара изготовлено из нейлона. Класс по эффективному диаметру – узко проходной (с незначительным уменьшением диаметра запорной части). Герметичность затвора соответствует классу «А». Данные краны используют для перекрытия потока жидкостей с температурой от -15 оС до +80 оС. Рабочее давление крана составляет до 40 бар. Крепление крана к трубопроводу фланцевое. Герметизация соединения достигается с помощью прокладок (поставляются в комплекте).
Не допускайте работы крана в промежуточных положениях рукоятки! Это может привести к повреждениям уплотнителей и преждевременному выходу крана из строя.
Наименование характеристики | DN65 |
DN80 |
||
Проходной диаметр (ДУ), мм |
50 |
65 |
75 |
|
Рабочее давление, бар |
40 |
|||
Посадочный диаметр (по центрам отверстий фланца), мм. |
130 |
155 |
165 |
|
Линейные размеры, мм. | Длинна (глубина) |
90 |
110 |
130 |
Ширина |
117 |
140 |
150 |
|
Высота |
117 |
200 |
210 |
|
Длинна рукоятки, мм. |
175 |
240 |
240 |
|
Масса, кг. |
2,0 |
3,2 | 4,2 |
Кран DN80 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Тип крана – шаровой кран
- Тип затвора – полно проходной
- Диаметр прохода – 75 мм (3″)
- Материал корпуса – алюминий
- Количество крепёжных отверстий – 4шт.
- Комплект поставки: кран шаровой — 1шт; уплотнительные кольца — 2шт.
Основные | |
---|---|
Страна производитель | Китай |
Гарантийный срок | 12 мес |
- Цена: 28 000 ₸
