Клапан отсечной поплавковый ОК-80 предназначен для перекрытия основного потока топлива во время слива из автоцистерны в резервуар, при достижении уровня в резервуаре заданной величины (например 95% объем резервуара). Клапан отсечной устанавливается на вертикальном участке трубопровода линии наполнения непосредственно в резервуаре на заданной высоте. Данный клапан абсолютно полностью взаимозаменяем с ограничителями налива ОН-80 и КОП-80.

Клапан отсечной ОК-80 устройство и принцип работы

Материал корпуса – искробезопасный алюминиевый сплав. Корпус клапана состоит из двух частей. С обоих торцов имеется резьба для присоединения на трубопровод линии наполнения резервуара. В нижней части корпуса оборудованы две выемки, они обеспечивают плоскость хода направляющей поплавка. Направляющая ось поплавка соединена непосредственно с тарелкой клапана с помощью болта. Такой способ фиксации обеспечивает свободный ход тарелки клапана во время наливных операций. Благодаря этому закрытие тарелки происходит только при достижении уровня и предотвращается поджим прохода в промежуточных положениях поплавка. Тарелка клапана находится в открытом положении до тех пор пока уровень жидкости не достигнет заданной высоты. Верхний уровень жидкости задаёт место установки клапана. Тарелка клапана прилегает к седлу не герметично и имеет дренажные щелевые каналы. Наличие каналов позволяет слить остаток нефтепродуктов из рукава автоцистерны в резервуар.

Технические характеристики:

• Тип топлива – бензин, ДТ, керосин
• Условный проход – 80 мм.
• Пропускная способность, не менее – 300 л/мин.
• Номинальное давление – 0.1 МПа.
• Максимальное давление – 0.6 МПа.
• Время закрытия клапана, не более – 2 сек.
• Присоединительная резьба – G3-A.

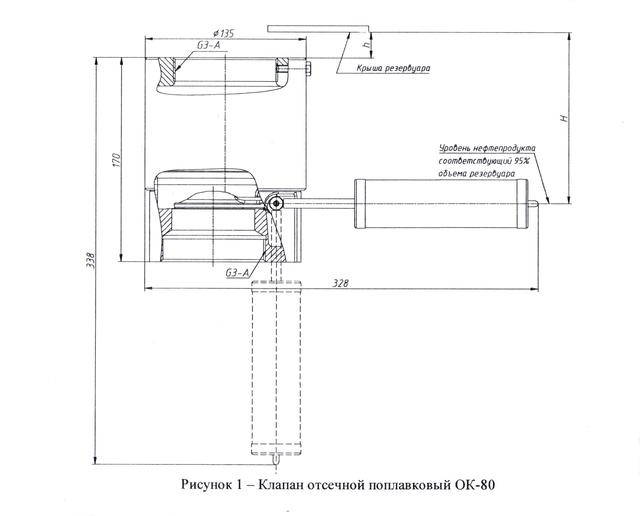

Габаритные размеры:

• Диаметр – 135 мм.
• Высота – 170 мм.
• Длина – 328 мм.
• Масса, не более –2.4 кг.
