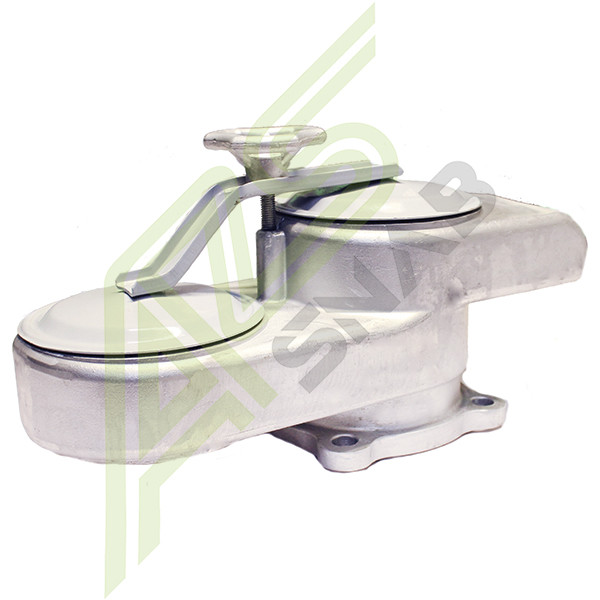

ᐈ Клапан дыхательный СМДК-100

С более подробным описанием  СМДК - 100  можно ознакомиться на сайте: AZS - SNAB

Клапан дыхательный СМДК - 100 используется для обеспечения выхода воздуха с парами нефтепродуктов при их закачке в резервуар, и ввода воздуха внутрь резервуара нефтебазы в момент откачки из него нефтепродуктов.

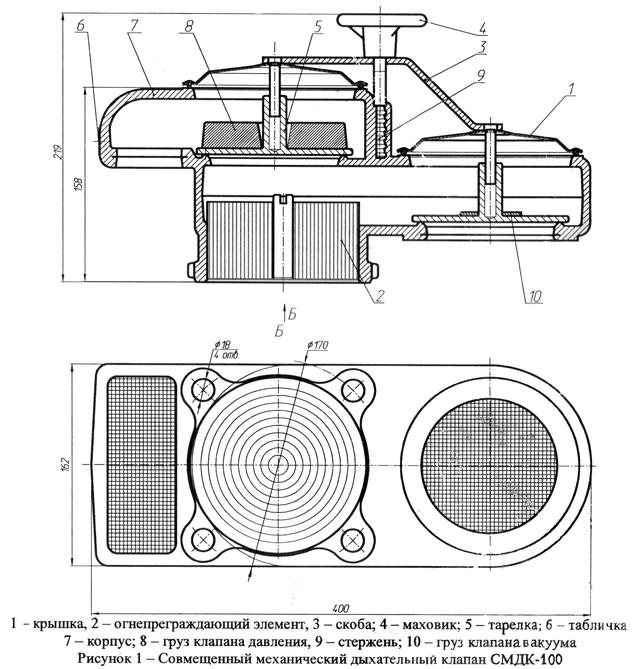

Устройство и принцип работы СМДК - 100

Совмещённый механический дыхательный клапан МСДК состоит из цельнолитого алюминиевого корпуса. Внутри корпуса устанавливаются тарелка давления с грузом, и тарелка вакуума с грузом. Так - как резервуары с нефтепродуктами являются источником повышенной пожаро - и взрывоопасности, в нижней части узла установлен огневой предохранитель. Необходим он для временного предотвращения попадания огня внутрь резервуара в случае воспламенения паров ГСМ.

Каналы сброса избыточного давления и компенсации вакуума соединяют рабочий объём клапанных тарелок с атмосферой. Каналы снабжены сетками для предотвращения попадания инородных тел к тарелкам вакуума и давления. Запорные тарелки смонтированы на направляющих стрежнях, и могут свободно перемещаться по ним. В закрытом состоянии тарелки герметично прилегают к корпусу. Открываются клапана только при достижении определённых значений вакуума или давления. При достижении этих значений какая - либо из тарелок открывается и сообщает внутренние пространство резервуара с атмосферой. При выравнивании внутреннего давления резервуара и атмосферным происходит закрытие клапана.

Над каждым из клапанов установлена крышка, благодаря которой имеется возможность проведения осмотра, разбора, дефектовки, а в случае необходимости обслуживание механизмов клапана. Крышки крепится к корпусу с помощью изогнутой, цельной скобы. Скоба жестко соединена с крышками и обеспечивает их равномерное прижатие к корпусу. Для прижима скобы применяется гайка - барашек.

Устанавливается клапан в верхней части резервуара, в горизонтальном положении. Установка его в вертикальном или наклонном положении не допускается. Для присоединения к резервуару используется фланцевое соединение.

Технические характеристики:

• Условный проход, DN – 100 мм.
• Пропускная способность, не менее – 100 м³/ч.
• Давление срабатывания – 160-180 мм вод. ст.
• Вакуум срабатывания – 20-25 мм вод. ст.

Вся продукция  ООО ПТП “Поршень” проходит обязательную заводскую проверку, и обладает высоким качеством, а так-же низким уровнем брака. Всё оборудование имеет заводской паспорт.

Для небольших резервуаров применяются СМДК 50. С их техническими характеристиками можно ознакомится перейдя по этой ссылке.
