С более подробным описанием Погружного насоса RED ROBE QYB75 можно ознакомиться на нашем основном сайте azs-snab.kz

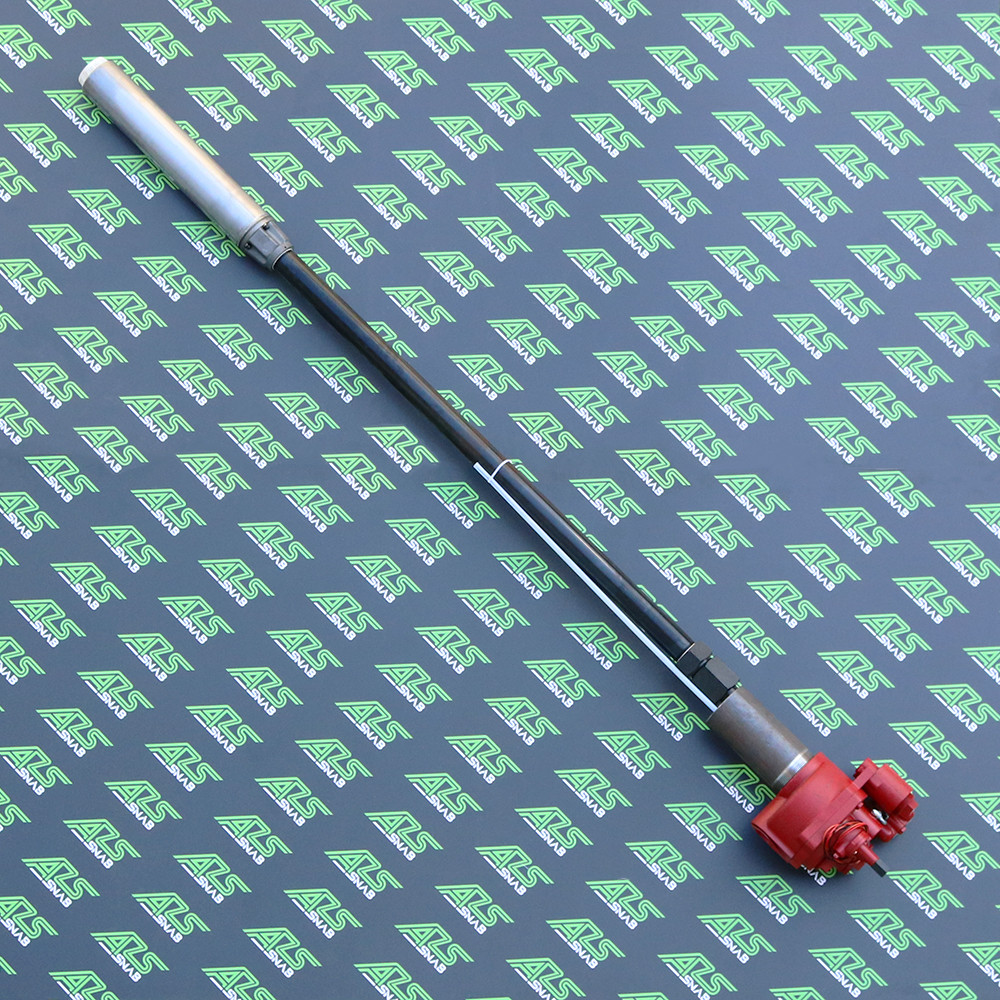

Погружной насос RED ROBE QYB75 состоит из трёх основных частей Гидравлического блока (Head), регулируемой телескопической штанги, и непосредственно турбины насоса.
Описание и принцип работы насоса RED ROBE QYB75
Гидравлический блок изготовлен из чугуна. Основное назначение этого элемента — это распределение потока топлива и коммутация электропроводки. Давление подачи топлива в магистраль регулируется при помощи винта в верхней части гидравлического блока. Помимо этого, «голова» насоса имеет клапан сброса давления при его чрезмерном повышении, что позволяет избежать аварийных ситуаций на АЗС. Помимо всего перечисленного этот узел является несущим элементом для насосного агрегата. Установка насоса осуществляется путём накручивания его на направляющую (поставляется в комплекте).
Направляющая представляет собой небольшой отрезок трубы диаметром 100мм. В верхней части оборудовано резьбовое соединение. Патрубок приваривается к крышке резервуара, и на резьбу накручивается «голова» насоса.
Штанга турбины представляет собой телескопическую (раздвижную) конструкцию. Штанга обеспечивает подачу топлива от турбины к гидравлическому блоку, а так же является кабельным каналом для питающего кабеля. Регулировка высоты установки турбины производится путём выкручивания четырёх болтов. После установки штанги в необходимое положение необходимо затянуть болты с анаэробным герметиком или фиксатором резьбы. Диапазон регулировки штанги составляет 226-386см.
Турбина насоса представляет собой взрывозащищённый погружной насос. Весь период работы турбина насоса погружена в топливо. Благодаря этому происходит отвод тепла от двигателя, что существенно увеличивает срок эксплуатации. Так же для повышения надёжности и отказоустойчивости насоса турбина оборудована защитой от сухого хода. Не допускается установка турбины на высоту менее 20 сантиметров до дна резервуара, так как это может привести к всасыванию механических примесей со дна ёмкости. Корпус выполнен из нержавеющей стали. Присоединение её к штанге производится с помощью специализированного фитинга (входит в комплект поставки).
Основные характеристики турбин насоса RED ROBE QYB75
Турбины насоса отличаются по мощности и производительности. Типы турбин и их основные характеристики приведены ниже:
Наименование параметра |
Тип турбины |
||
RED ROBE QYB75 |
RED ROBE QYB150 |
RED ROBE QYB200 |
|
Тип питания |
3-х фазное 380 вольт, 50 герц |
||
Потребление |
550Вт |
1.1кВт |
1.5кВт |
Коэффициент мощности |
0,82 |
0,82 |
0,92 |
КПД |
≥69% |
≥69% |
≥69% |
Мощность двигателя |
0.75 л.с. |
1,5 л.с. |
2,0 л.с. |
Напор* |
27 м. |
33 м. |
40 м. |
Производительность* |
200 л./мин. |
250 л./мин. |
300 л./мин. |
Рекомендуемое количество раздаточных кранов |
1-4 |
4-6 |
6-8 |
Перекачиваемые среды |
дизельное топливо; бензин (в том числе с содержанием этанола не более 15%; метанола не более 15%; MTBE не более 20%; ЕТВЕ не более 20%; ТАМЕ не более 20%) |
* Обратите внимание. При увеличении протяжённости гидравлической линии производительность насоса уменьшается.
Основные технические характеристики:- Комплектация: гидравлический блок, направляющий патрубок, телескопическая штанга, турбина
- Питание турбины: 380В/50Гц.; 3,5А; 1.33 кВт.
- Длинна штанги: 2438-3302мм.
- Перекачиваемые среды: дизельное топливо; бензин
- Масса брутто: 84кг.
- Габариты в заводской упаковке: 212х37х42см.
Основные атрибуты | |
---|---|
Производитель | Fe Petro |
Страна производитель | США |
Гарантийный срок | 12 мес |
