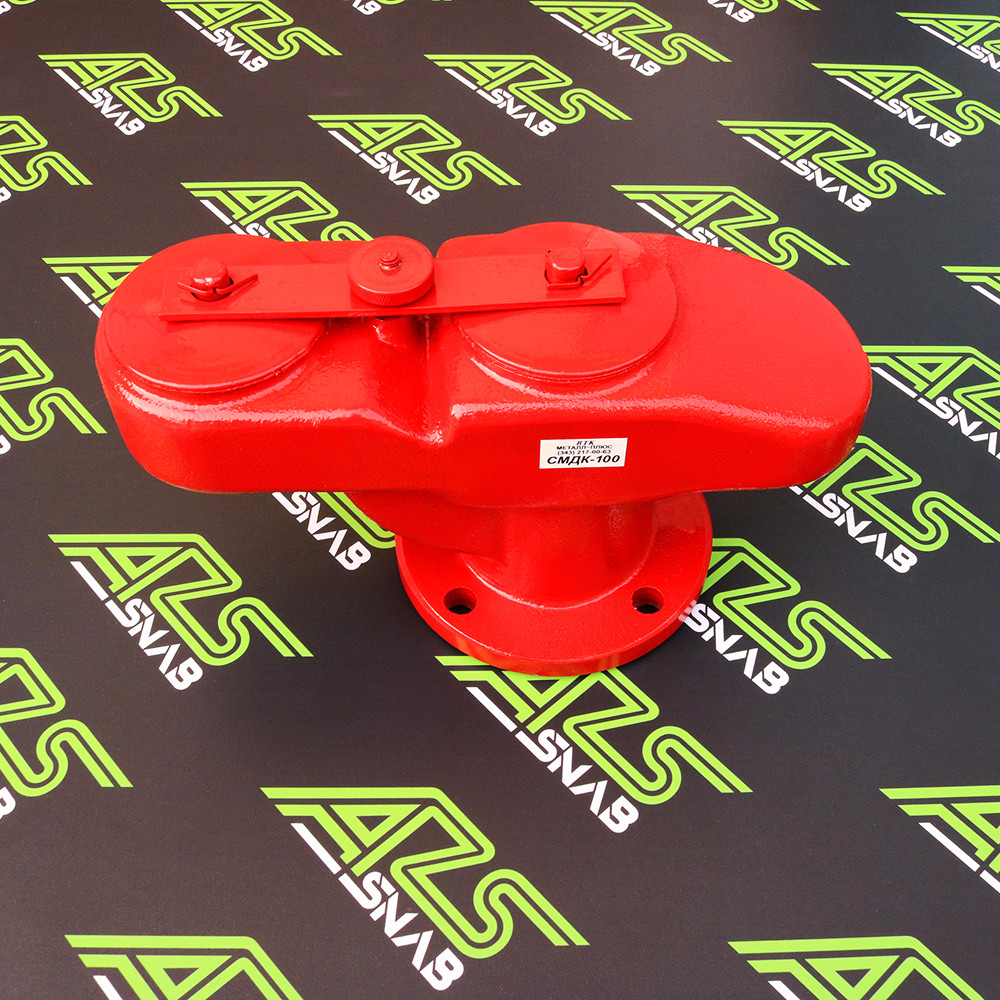

ᐈ Клапан дыхательный СМДК-100А с разнесёнными клапанами
60 000 ₸
- В наличии
- +7 (777) 197-99-32Менеджер
- +7 (776) 197-99-32Менеджер
- +7 (700) 197-99-32Менеджер
- +7 (700) 197-99-33Менеджер
С более подробным описанием Клапана дыхательного СМДК-100А с разнесёнными клапанами можно ознакомиться на нашем основном сайте azs-snab.kz
СМДК-100А — совмещённый механический дыхательный клапан предназначен для регулирования давления в газовом пространстве резервуара хранения нефтепродуктов, а также для защиты от попадания искр внутрь резервуара.
СМДК-100А Технические характеристики
Обозначение клапана |
Диаметр условного прохода, мм | Давление срабатывания, кПа | Вакуум срабатывания, кПа | Габаритные размеры, мм, не более | Масса, кг, не более | Присоединительные размеры по центрам, мм |
СМДК-50МА муфтовый |
50 | 2,0 | 0,25 | Н=190
D=140 |
1.8 | Резьба трубная, 2 дюйма (50мм) |
СМДК-50А фланцевый |
50 | 2,0 | 0,25 | H=180
D=140 L=255 |
4.0 |
110 |
СМДК-100А фланцевый |
100 |
2,0 | 0,25 | H=220
D=180 L=400 |
6.0 |
150 |
СМДК-150А фланцевый | 150 | 2,0 | 0,25 | H=350
D=280 L=320 |
8.0 |
240 |
Конструктивные особенности
СМДК-100А, производства ООО «ВТК», имеет разнесённую конструкцию с раздельными клапанами давления и вакуума. Клапан давления имеет большую массу, по сравнению с клапаном вакуума. Избыточное давление попадает в камеру клапанов через огнепреградитель. Конструкция клапанов не позволяет паровоздушной смеси выйти через клапан вакуума, так как избыточное давление прижимает его тарелку к корпусу. Тарелка давления оснащена дополнительным грузом. Сброс избыточного давления происходит при достижении давления 2 кПа. Срабатывание клапана вакуума происходит при давлении 0,25 кПа. При падении давления внутри резервуара до заданного значения атмосферный воздух проходит через клапан во внутреннею камеру. Далее через огнепреградитель в резервуар. Огнепреградитель предотвращает возможное попадание искр или открытого пламени в газо-воздушное пространство резервуара.
- Корпус
- Кассета огнепреградителя
- Винт стопорной кассеты
- Предохранительная сетка
- Винт крепления сетки
- Тарелки клапанов
- Грузик
- Направляющий стержень
- Крышки
- Прокладки
- Прижимное устройство (винт, планка)
Основные атрибуты | |
---|---|
Производитель | ВТК |
Страна производитель | Россия |
Гарантийный срок | 12 мес |
