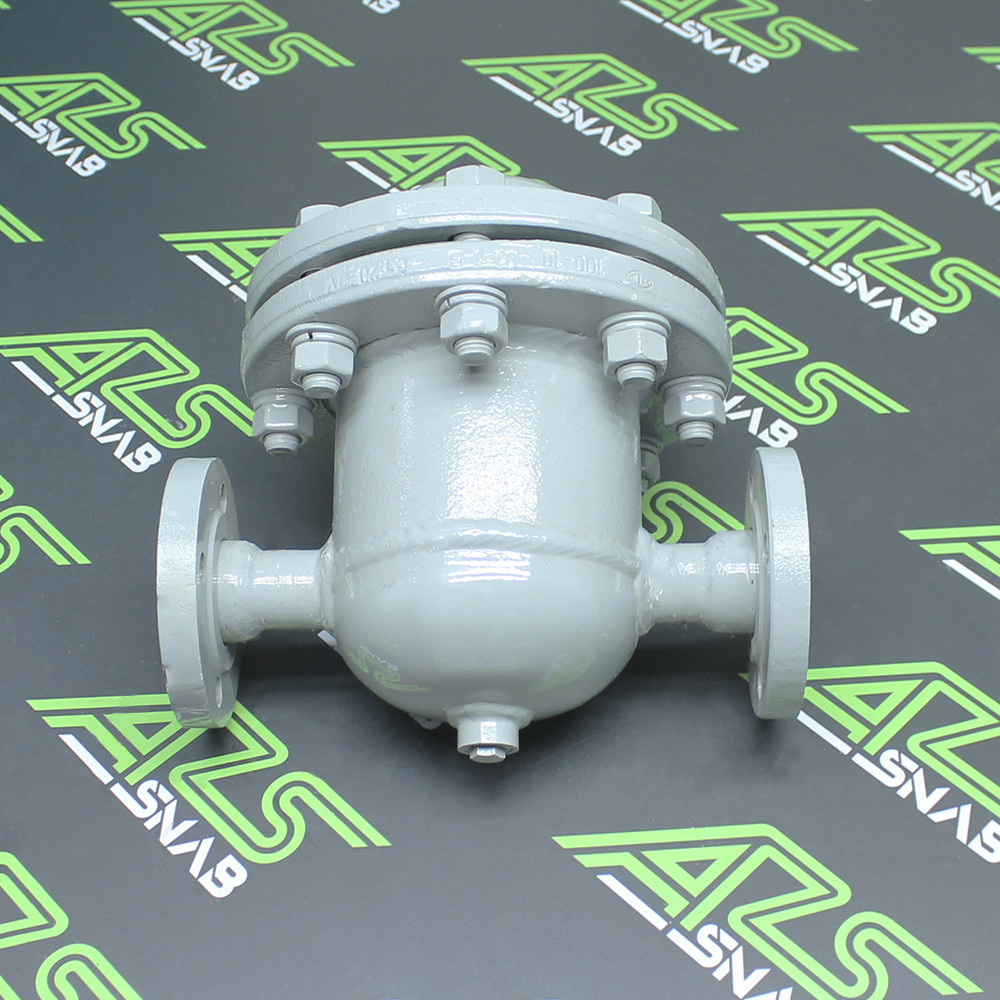

ᐈ Фильтр жидкости ФЖУ 25 1,6 МПа
120 000 ₸
- Под заказ
- +7 (777) 197-99-32Менеджер
- +7 (776) 197-99-32Менеджер
- +7 (700) 197-99-32Менеджер
- +7 (700) 197-99-33Менеджер
С более подробным описанием Фильтра жидкости ФЖУ 25 1,6 МПа можно ознакомиться на нашем основном сайте azs-snab.kz
Фильтр жидкости ФЖУ 25 1,6 МПа технические характеристики:
- Условный проход – 25мм
- Рабочее давление – до 1,6 МПа
- Тонкость фильтрации – 40-20 микрон
- Температура рабочей среды – от -60 до +55°С
- Кинематическая вязкость фильтруемой жидкости – 0,55 до 300 мм/сек2
- Присоединение к трубопроводу – фланцевое
- Масса — 23кг
- Номинальный расход жидкости — 2,4-4,8 м. куб./час (варьируется в зависимости от давления и кинематической вязкости жидкости)
Фильтр жидкости ФЖУ 25 1,6 предназначен для очистки от механических примесей неагрессивных нефтепродуктов с кинематической вязкостью от 0,55 до 300 мм 2/с, температурой от минус 60 до плюс 55 ̊С, давлением 1,6 Мпа. Данный фильтр широко применяется в различных производственных циклах, процессах и установках. Фильтр предназначен для предварительной отчистки сырья перед поступлением на производственную линию. Также фильтры ФЖУ применяют отделения из топлива механических примесей. Это необходимо для защиты точного и дорогостоящего оборудования. Очень часто такие фильтра встречаются в связке с счётчиками ППО 25.
Данный фильтр оборудован сменным фильтрующим элементом. Картридж фильтра необслуживаемый. При выработке ресурса необходимо произвести его замену. К достоинствам данной компоновки относится то что при использовании различных типов картриджей можно достичь различной тонкости фильтрации (от 40 до 20 мкм.).
Фильтры ФЖУ широко применяются как в стационарных установках на различных производствах, так и на подвижных средствах заправки и перекачки топлива (бензовозы, ЖД вагон-цистерны).
Устройство фильтра ФЖУ25
1-корпус; 2-фильтроэлемент; 3-крышка; 4-сливная пробка; 5-болтовое соединение;
Фильтр ФЖУ 25-1.6 состоит из стального корпуса — 1. Внутри корпуса устанавливается фильтрующий элемент — 2. Фильтрующий элемент устанавливается, в зависимости от запроса, от 40 до 20 микрон. Фильтрующий картридж устанавливается на отводящий патрубок, и прижимается к нему пружиной, с помощью крышки -3. Крышка притягивается к корпусу болтовым соединением – 5. В нижней части корпуса, для проведения обслуживания, предусмотрена сливная пробка — 4.
Патрубки подачи и отвода жидкости имеют диаметр 25 мм. Для присоединения к трубопроводу используется фланцевое соединение. Подача жидкости осуществляется во внешнюю часть фильтрующего элемента. Проходя через фильтр отсеиваются механические включения. Отвод чистой жидкости происходит через центральную часть фильтр-элемента, и далее в трубопровод.
Таблица размеров и присоединительных диаметров
Тип фильтра | Н, мм | D, мм | L, мм | d, мм | n, мм | d1, мм | d2, мм | d3, мм |
ФЖУ 25-0,6 | 255 | 215 | 265 | 11 | 4 | 100 | 75 | 58 |
ФЖУ 25-1,6 | 255 | 215 | 265 | 14 | 4 | 115 | 85 | 66 |
ФЖУ 40-0,6 | 277 | 215 | 265 | 14 | 4 | 130 | 100 | 78 |
ФЖУ 40-1,6 | 277 | 215 | 265 | 18 | 4 | 145 | 110 | 88 |
ФЖУ 65-0,6 | 570 | 335 | 400 | 14 | 4 | 160 | 130 | 103 |
ФЖУ 65-1,6 | 570 | 335 | 400 | 18 | 4 | 180 | 145 | 109 |
Для проведения обслуживания необходимо перекрыть подающую и напорную магистраль, осуществить сброс жидкости с помощью сливного болта. После чего открутить крышку фильтра, и извлечь фильтрующий элемент. Промывка фильтрующего элемента не допускается. После выработки ресурса фильтрующего элемента необходимо произвести его замену. Отработанный картридж утилизировать согласно региональным экологическим требованиям.
Так же в каталоге Вы можете ознакомится с другими видами фильтров предназначенных для решения различных задач.
Основные | |
---|---|
Производитель | Benza |
Страна производитель | Казахстан |
Вес | 15 кг |
Гарантийный срок | 3 мес |
