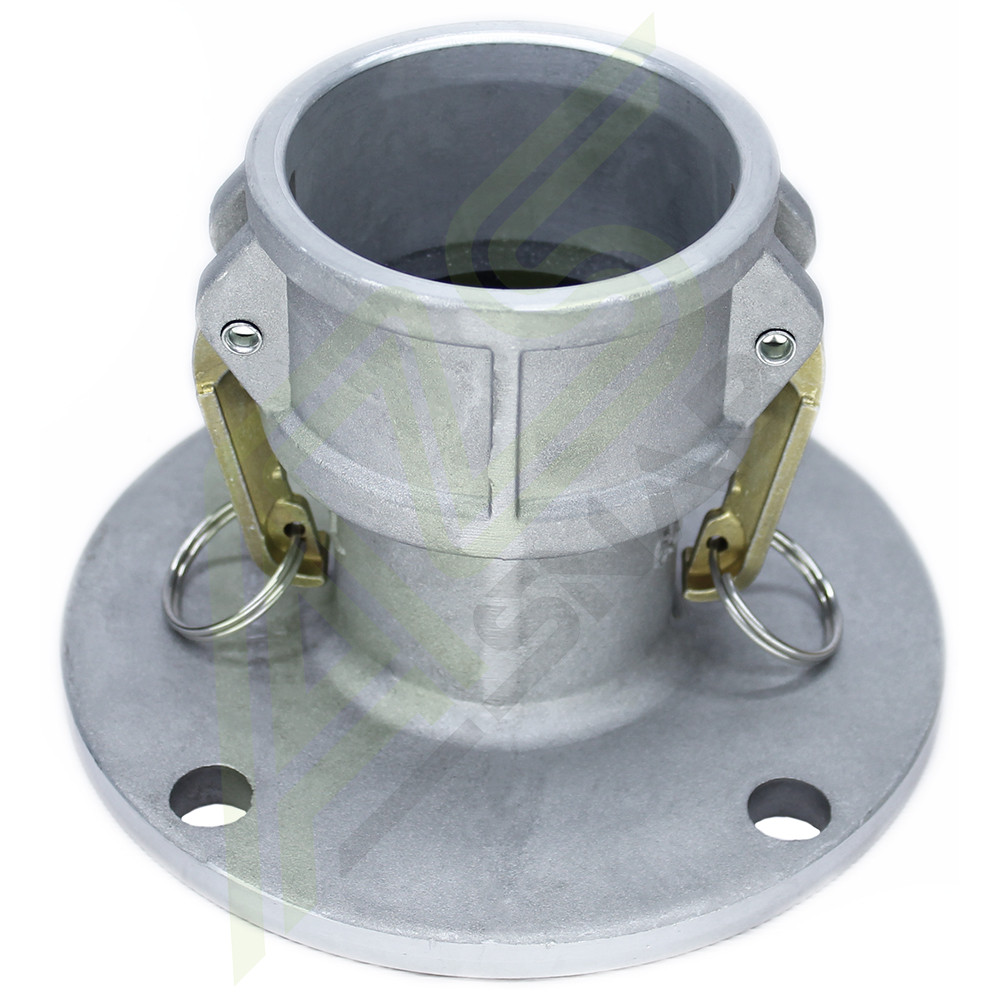

Камлок фланцевый тип C 65 устройство и принцип работы:
Камлок тип C 65 предназначен для установки на трубопровод при помощи фланцевого соединения, и соединения с другими элементами системы camlock. Герметизация соединения обеспечивается резиновым уплотнителем установленным в ответной части БРС. Прижим соединения обеспечивают два рычага на ответной части. На прижимных рычагах в нижней части присутствуют бобышки в виде эксцентриков. При сведении рычагов друг к другу, параллельно оси БРС, происходит прижим и герметизация соединения. Камлок изготовлен из искробезопасного алюминиевого сплава, благодаря чему его можно использовать в среде легко воспламеняемых жидкостей. Такие БРС широко используются в качестве соединительной арматуры. Их применяют как на автоцистернах, так и при обвязке мобильных перекачивающих насосов, а так-же на магистральных трубопроводах.
Виды БРС camlok:
- Тип A, для резьбового присоединения к трубопроводу («папа»). Резьба внутренняя.
- Тип В*, для резьбового присоединения к трубопроводу («мама»). Резьба наружная.
- Тип С*, для соединения рукава («мама»)
- Тип D*, для резьбового присоединения к трубопроводу («мама»). Резьба внутренняя.
- Тип Е, для присоединения рукава («папа»)
- Тип F, для резьбового присоединения к трубопроводу («папа»). Резьба наружная.
- Тип DC*, крышка, для предотвращения попадания различного рода загрязнений («мама»).
- Тип DP, крышка, для предотвращения попадания различного рода загрязнений («папа»).
- Переходные элементы, оснащённые зажимным механизмом.
* — Типы разъёмов подходящие к camlock A65
Технические характеристики:
- Материал – алюминиевый сплав.
- Пропускная способность – не менее 200 л/мин.
- Место установки – на трубопровод.
- Ответные части – тип В, тип С, тип D, тип DC.
- Диаметр условного прохода (ДУ, DN) – 65 мм.
- Посадочный диаметр (по центрам отверстий) – 125мм.
- Количество крепёжных отверстий – 4.
- Диаметр крепёжных отверстий – 14мм.
- Температура перекачиваемой среды – до 100°C.
- Максимальное давление – 7 бар.
Камлоки позволяют произвести быстрое и герметичное соединение различных узлов. Применяют их на различных технических процессах которые неотъемлемо связанны с сливными и наливными операциями. Так например их применяют практически на всех видах автоцистерн как для пищевой так и для нефтехимической отросли. Так же их можно встретить непосредственно на предприятиях. Там они применяются в качестве аварийной или резервной точки подключения рукава.
Основные атрибуты | |
---|---|
Страна производитель | Китай |
Гарантийный срок | 12 мес |
- Цена: 10 000 ₸
