Счётчики OGM-40 широко применяются для внутрихозяйственного учёта ГСМ. Данные счётчики основываются на применении овальных шестерен, так же как и счётчики ППО-40. Однако данные счётчики изготовлены с применением других материалов, за счёт чего имеют существенно меньшую стоимость.

Счётчики OGM-40 описание и принцип работы

Корпус счётчика изготовлен из алюминия. Благодаря этому счётчик обладает малой массой, по сравнению с ППО40. Корпус изготавливается в два этапа. Сначала производятся литьё в заданную форму. После этого все соединительные и рабочие плоскости подвергают фрезеровке на высокоточном оборудовании.

Измеряющие овальные шестерни изготовлены из химически устойчивой полиэфирной смолы (пластика). Данные счётчики обладают высокой точностью учёта. Погрешность составляет всего 0.5%. Так же к достоинствам данного счетного устройства можно отнести его полную энергонезависимость. Так как счётный механизм механический а информация отображается на табло барабанного типа, счётчику не требуется источник электропитания.

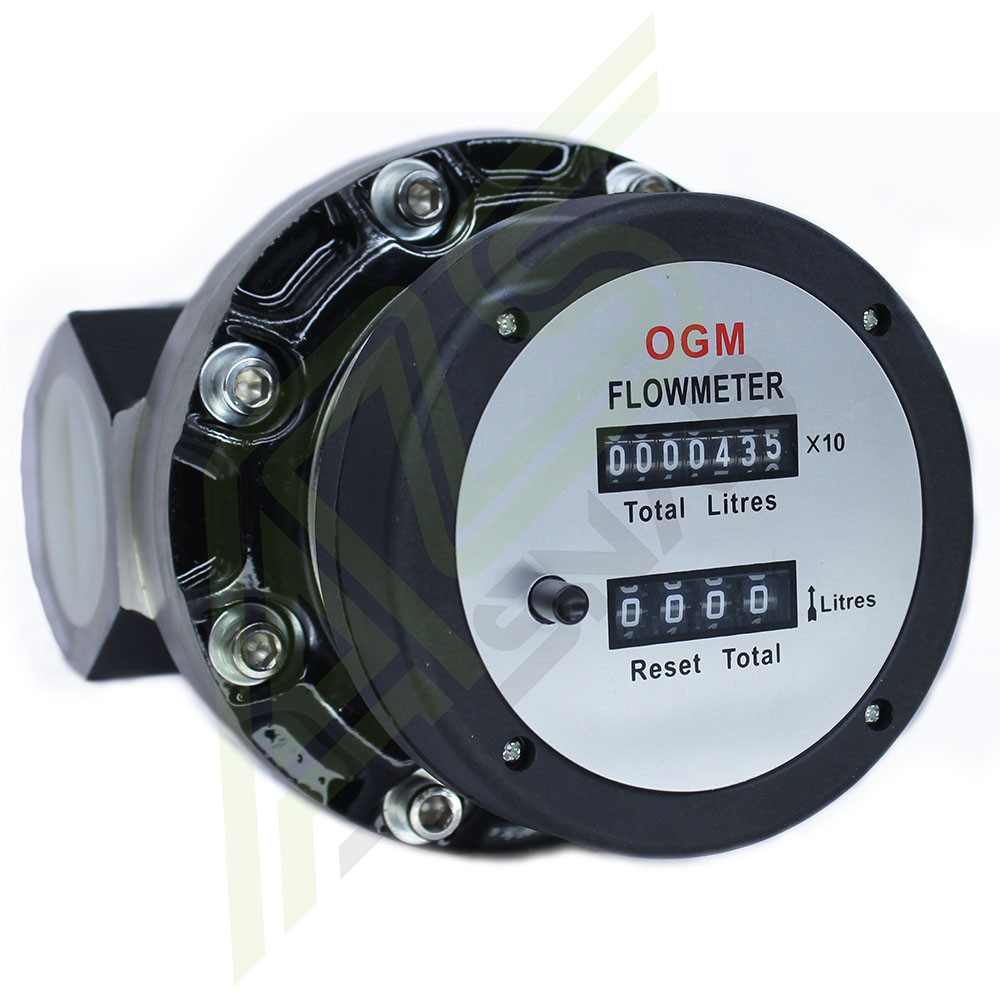

Информация об объёме учитываемом объёме ГСМ отображается на двух указателях барабанного типа, на лицевой панели счётчика. Нижний указатель имеет диапазон от 0000 до 9999, и отображает газовый расход. Разовый расход может быть сброшен нажатием кнопки. Верхний указатель отображает общий объём жидкости прошедший через счётчик и имеет диапазон значений от 0000000 до 9999999. Указатель общего расхода не обнуляется.

Так же при различных условиях размещения счётчика (например, на вертикальном участке трубопровода) лицевую панель можно развернуть в необходимую сторону. Для этого нужно открутить четыре болта крепления лицевой части. Шаг наклона лицевой панели 90^о.

Не допускается установка счётчика лицевой панелью вверх (вертикально), так как это может привезти к заклиниванию шестерней о корпус. Лицевая панель всегда должна располагаться горизонтально.

Технические характеристики OGM 40

• Диаметр условного прохода: 40мм
• Способ соединения: внутренняя резьба, диаметр 48мм
• Материал корпуса: алюминий
• Отображение разового расхода: 0000-9999 литров
• Отображение общего расхода: 0000000-9999999 литров
• Предел допускаемой погрешности: 0.5%
• Тип учитываемого топлива: бензин, керосин, дизельное топливо, масло
• Дополнительно: ручной сброс разового расхода, изменение положения лицевой панели.
