Камлок тип B 100 устройство и принцип работы:

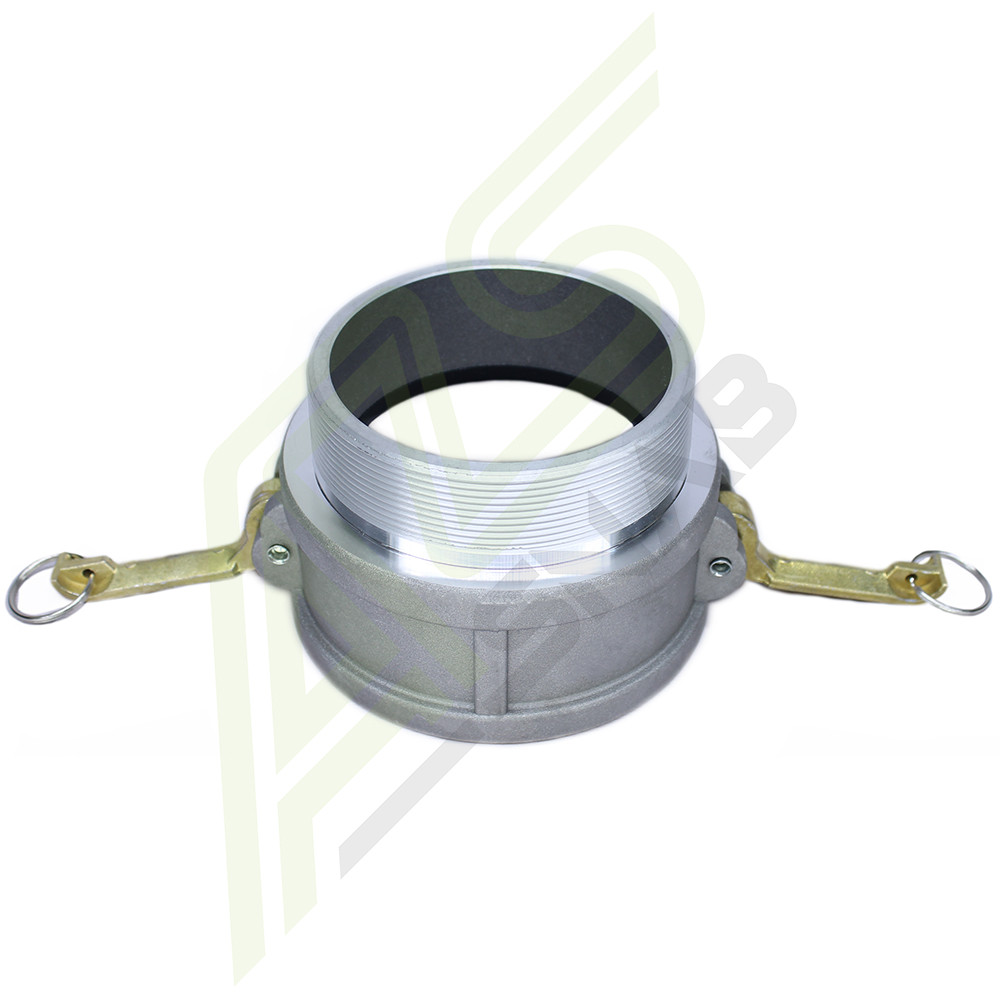

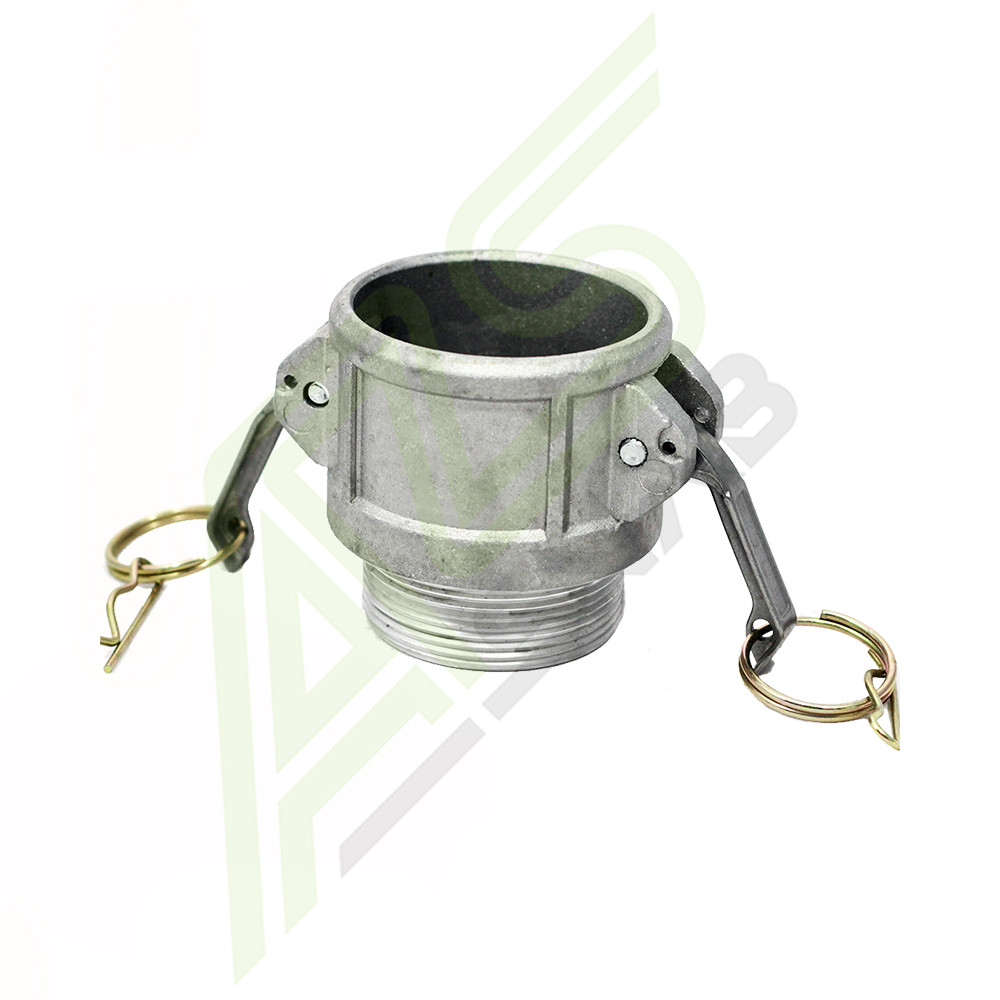

Камлок тип B 100 (“мама”, наружная резьба) предназначен для резьбового соединения с трубопроводом с одной стороны, и присоединения других элементов системы camlock. Герметизация соединения обеспечивается резиновым уплотнителем установленным в ответной части БРС. Прижим соединения обеспечивают два рычага на ответной части. На прижимных рычагах в нижней части присутствуют бобышки в виде эксцентриков. При сведении рычагов друг к другу, параллельно оси БРС, происходит прижим и герметизация соединения. Камлок изготовлен из искробезопасного алюминиевого сплава, благодаря чему его можно использовать в среде легко воспламеняемых жидкостей. Такие БРС широко используются в качестве соединительной арматуры. Их применяют как на автоцистернах, так и при обвязке мобильных перекачивающих насосов, а так-же на магистральных трубопроводах.
Виды БРС camlok:
- Тип A, для резьбового присоединения к трубопроводу (“папа”). Резьба внутренняя.
- Тип В, для резьбового присоединения к трубопроводу (“мама”). Резьба наружная.
- Тип С, для соединения рукава (“мама”)
- Тип D, для резьбового присоединения к трубопроводу (“мама”). Резьба внутренняя.
- Тип Е, для присоединения рукава (“папа”)
- Тип F, для резьбового присоединения к трубопроводу (“папа”). Резьба наружная.
- Тип DC, крышка, для предотвращения попадания различного рода загрязнений (“мама”).
- Тип DP, крышка, для предотвращения попадания различного рода загрязнений (“папа”).
- Переходные элементы, оснащённые зажимным механизмом.
* – Типы разъёмов подходящие к camlock B100
Технические характеристики:
- Материал – алюминиевый сплав.
- Пропускная способность – не менее 400 л/мин.
- Место установки – на рукав.
- Ответные части – тип A, тип E, тип F, тип DP.
- Диаметр условного прохода (ДУ, DN) – 100 мм.
- Температура перекачиваемой среды – до 100°C.
- Максимальное давление – 7 бар.
Камлоки позволяют произвести быстрое и герметичное соединение различных узлов. Применяют их на различных технических процессах которые неотъемлемо связанны с сливными и наливными операциями. Так например их применяют практически на всех видах автоцистерн как для пищевой так и для нефтехимической отросли. Так же их можно встретить непосредственно на предприятиях. Там они применяются в качестве аварийной или резервной точки подключения рукава.
Основные атрибуты | |
---|---|
Страна производитель | Китай |
Гарантийный срок | 12 мес |
- Цена: 8 000 ₸
