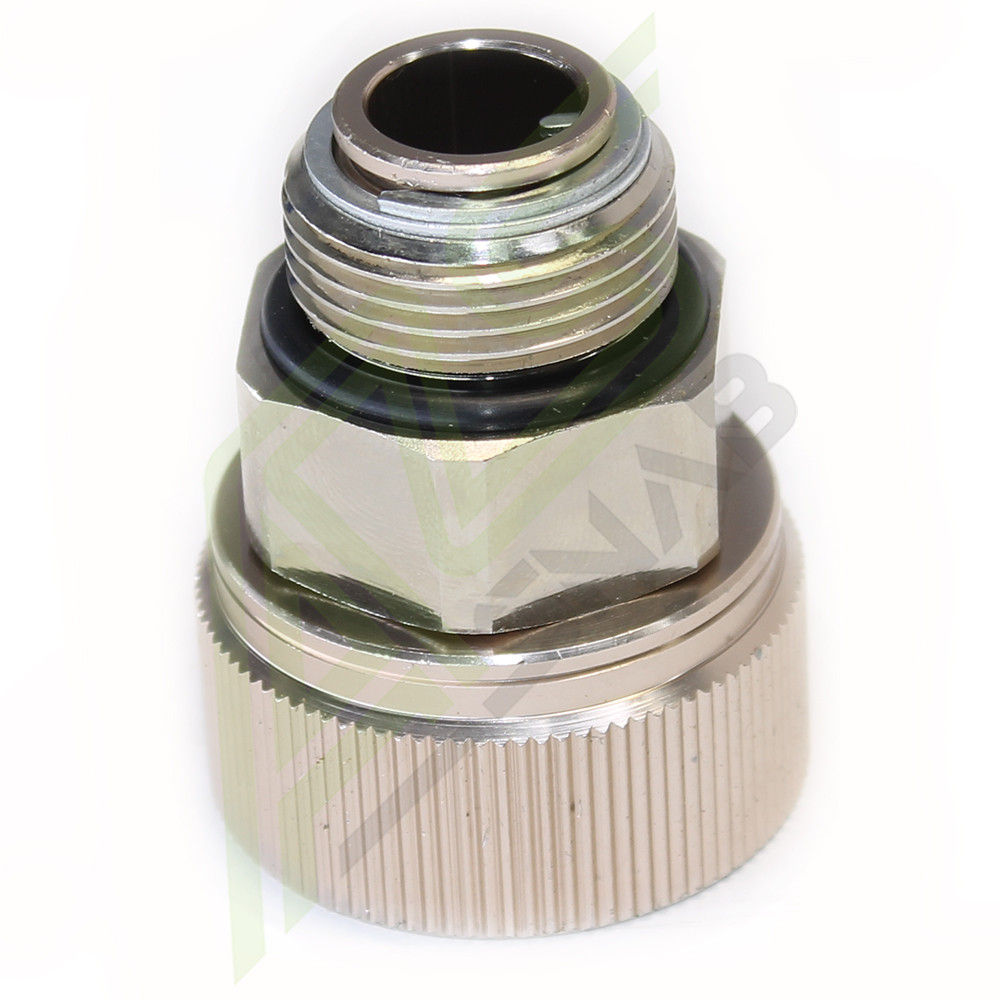

ᐈ Муфта переходная поворотная 1″-3/4″

С более подробным описанием Муфты переходной поворотной 1″-3/4″ можно ознакомиться на нашем основном сайте azs-snab.kz

Муфта переходная поворотная 1″-3/4″ предназначена для установки раздаточного крана на уже установленный рукав диаметром прохода 25мм. Для того что бы предотвратить запутывание рукава и обеспечить удобство работы данная муфта имеет возможность поворота. Изготовлена из нержавеющей стали и алюминия. Для обеспечения герметичности соединения вводная часть оборудована торцевым уплотнителем, а присоединяемая (вывод) резиновым кольцом. Данная муфта существенно упростит установку раздаточного пистолета, с диаметром условного прохода 19мм, на рукав с диаметром прохода 25мм.

Муфта переходная поворотная 1″-3/4″ порядок установки

• Отчистить от возможных загрязнений резьбовое соединение напорного рукава.
• Удерживая от проворота муфту на рукаве вкрутить на неё переходную муфту до упора. Усилие необходимо прилагать к нижней части муфты.
• Удерживая от проворота раздаточный кран вкрутить в него муфту. Усилие прилагать к верхней части муфты (гайке).

Технические характеристики

• Присоединяемый диаметр (ввод): 25мм ( 1″ )
• Присоединяемый диаметр (вывод): 19мм ( 3/4″ )
• Условный проход: 19мм (3/4″)
• Материал: хромированная сталь, алюминий
• Фактический диаметр резьбы (ввод): 30мм, по гребню резьбы
• Фактический диаметр резьбы (вывод): 26мм, по гребню резьбы

Данные муфты зарекомендовали себя как простое и надёжное решение для установки раздаточных кранов. Они часто применяются совместно с кранами OPW11a. Возможность поворота рукава и раздаточного крана увеличивает срок службы обоих компонентов и увеличивает интервал обслуживания. Визуальный осмотр муфты необходимо проводить не реже одного раза в 6 месяцев. В случае повреждения муфты, или её разгерметизации необходимо произвести её замену.
