ᐈ Муфта поворотная EA375.1

С более подробным описанием Муфты поворотной EA375.1  можно ознакомиться на нашем основном сайте azs-snab.kz

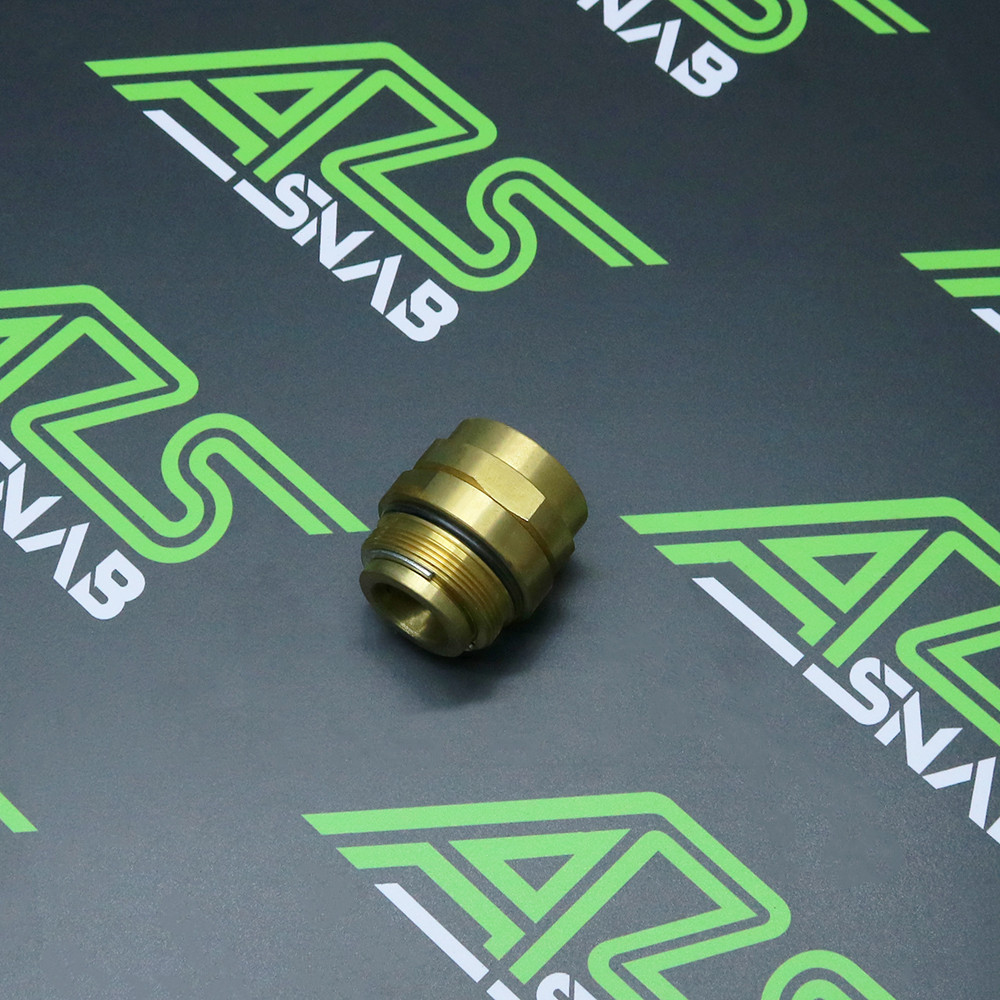

Муфта поворотная осевая EA375.1 – предназначена для присоединения раздаточных кранов ZVA 25  и аналогичных к напорному рукаву, оснащённому соединительным фитингом. Данная муфта поворотная осевая. Основное её назначение – обеспечить удобство работы и предотвратить запутывание шланга.

EA375.1 конструкция

Муфта представляет собой обслуживаемый узел. Рассмотрим её строение со стороны напорного рукава. Нижняя часть муфты представляет собой соединительную часть с внутренней резьбой диаметром 32мм (1 1/4″). В верхней её части оборудована направляющая задающая ось вращения муфты. Герметизацию соединения выполняет масло-бензо стойкий (МБС) сальник ED 179. Далее всё закрывается ответной частью поворотной муфты. Ответная часть муфты оснащена наружной резьбой диаметром 42мм (1 5/8″). Эта часть фиксируется к на поворотной оси стопором EC 383. Стык раздаточного крана с поворотной муфтой герметизируется с помощью уплотнительного кольца ЕU 385.

Технические характеристики

• Материал: алюминий, сталь (в некоторых модификациях латунь)
• Диаметр прохода: 25мм (1″)
• Резьба со стороны ввода: внутренняя 32мм (1 1/4″)
• Резьба со стороны выхода: 42мм (1 5/8″)
