ᐈ Устройство нижнего слива УНС-75

С более подробным описанием Устройства нижнего слива УНС-75 можно ознакомиться на нашем основном сайте azs-snab.kz

Устройство нижнего слива УНС-75 предназначено для слива нефтепродуктов из железнодорожных вагон-цистерн в резервуарные конструкции, передвижные и стационарные. Корпус устройства нижнего слива может быть стальным или алюминиевым в зависимости от требований заказчика.

УНС-75  Устройство и принцип работы

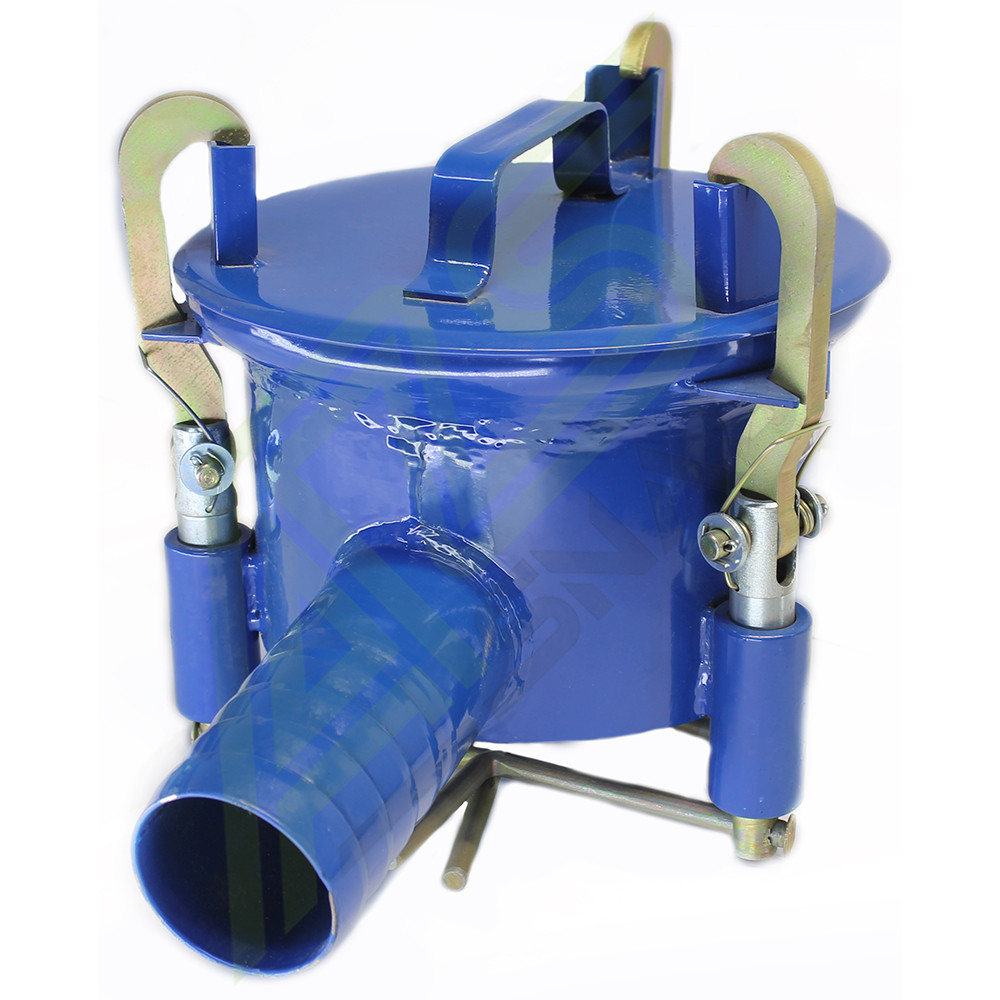

Устройство нижнего слива УНС-75 изготовлено из углеродистой стали. Имеет климатическое исполнение У (умеренный климат). Категория размещения 1 (эксплуатация на открытом воздухе, допускающая попадание прямых солнечных лучей и атмосферных осадков). Применяется в основном для проведения сливных операций с железнодорожных вагонов-цистерн. На вагоне данное устройство крепится при помощи трёх крюков-захватов. Крюки оборудованы резьбовыми зажимами, зажимы в свою очередь имеет рукоятки для обеспечения удобства работы. Так же устройство слива оборудовано защитной крышкой. Наличие крышки позволяет исключить попадание загрязнений в устройство слива, и в дальнейшем попадание загрязнений в напорную часть рукава и трубопровода. Герметичность соединения с вагоном обеспечивает уплотнительное кольцо. В данном исполнении устройство оборудовано ершом (ниппелем) для присоединения непосредственно к рукаву диаметром 75 мм.

По типу присоединения сливного патрубка к сливной магистрали устройства нижнего слива изготавливаются в следующих исполнениях:

• стандартное исполнение — с наконечником (ершом) для присоединения рукава;
• исполнение «М» — с фланцем;
• исполнение «К» — с резьбой на патрубке для использования совместно с быстроразъемными соединениями

Для присоединения к контактной плоскости вагона необходимо: 1) ослабить захваты; 2) Снять защитную крышку; 3) Совместить контактные плоскости и накинуть зажимы на ответную часть вагона. 4) Затянуть крюки захваты до упора. 5) Во избежание гидроудара плавно открыть запорную арматуру вагона, в процессе открытия убедится в герметичности соединения.

Внимание не допускается использование узла для налива цистерн, или слива из них под давлением. Не допускается установка или съём сливного устройства при открытой или не полностью закрытой запорной арматуре цистерны. Сливные операции должны производится только самотёком.

Устройство нижнего слива. Схема устройства.

1 - корпус
2 - крышка
3 - уплотнение
4 - крюк-захват
5 - сливной патрубок

Технические характеристики

• Условный проход: 75 мм (3")
• Длинна: 422 мм
• Ширина: 285 мм
• Высота: 270 мм
• Рабочее давление: не более 0.1 МПа
• Масса: 9.0 кг

Комплект поставки:

• устройство УНС-75 в сборе - 1шт.
• руководство по эксплуатации - 1шт.
