Описание и назначение устройства заземления

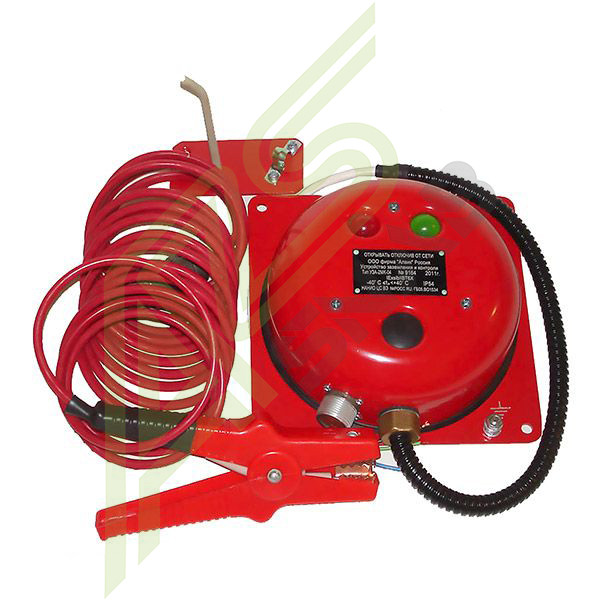

Устройство заземления УЗА-2МК-04 используется для заземления автоцистерн и других транспортных емкостей, для отвода зарядов статического электричества в процессе налива (слива) нефтепродуктов и других легковоспламеняющихся жидкостей и одновременного контроля наличия цепи «заземляющее устройство-автоцистерна». Устройство обладает достаточной степенью взрыво- и искрозащищённости, соответствует стандарту 1ExsibllBT4 GB X, и может устанавливаться во взрывоопасных зонах. В помещениях класса В-1Г и на наружных установках. Класс защиты от поражения электрическим током соответствует ГОСТ 12.2.007.0.-75, -01.
Устройство снабжено встроенным блоком питания. Напряжение внутреннего питания прибора составляет 12 В, сила тока не более 0,025 А.
В комплект поставки УЗА входит:
- устройство заземления – 1 шт.
- заземляющий проводник – 1 шт.
- комплект монтажный – 1 шт.
- инструкция по эксплуатации – 1 шт.
- паспорт – 1 шт.
Устройство заземления УЗА-2МК-04 краткие технические характеристики
Параметры питания прибора:
- Напряжение, не более – 12 В.
- Ток, не более – 0,025 А.
- Ток потребления от источника питания, не более – 0,02
- Потребляемая мощность, не более – 6ВА
Общие технические характеристики:
- Длинна проводника заземления, не менее – 5 метров.
- Длинна кабеля электропитания, не менее – 0.7 метров.
- Температура окружающей среды – от -40°C до +40°C.
- Условная наработка на отказ, включений, не менее – 5000 циклов.
- Срок эксплуатации – 6 лет.
- Габаритные размеры устройства – 190х190х70 мм.
- Масса, не более:
- Устройства заземления – 1.3 кг.
- Проводника заземления – 1.2 кг.
Порядок работы с устройством заземления УЗА-2МК-04.
Устройство заземления и контроля устанавливается рядом с устройством налива (слива), на высоте 1.5-1.7 от уровня земли. Проводник заземления жёстко крепится к соответствующей клемме устройства. В моменты когда устройство не работает, заземляющий проводник должен быть смотан в кольцо не более метра в диаметре и закреплён на крюк. Устройство обязательно должно быть жёстко закреплено к несущему основанию и подключено к контуру заземления. Сопротивление между устройством заземления и контуром заземления не должно превышать 10 Ом. Места соединения проводников должны быть очищены от загрязнений и покрыты слоем антикоррозийной смазки, для предотвращения коррозионных процессов. Проводник заземления присоединяется к устройству с помощью разъёма. После присоединения необходимо произвести пломбировку разъёма.
На автоцистерне подготавливается место для присоединения зажима проводника заземления. Место присоединения должно представлять собой пластину размером 25х25 миллиметров и толщиной не менее 10мм. Площадку необходимо тщательно зачистить с двух сторон от очагов коррозии, краски и прочих загрязнений, и покрыть предохранительной смазкой. зажим заземляющего проводника необходимо так же содержать в чистоте и не допускать загрязнений.
При эксплуатации устройств заземления рекомендуется производить осмотр соединений перед каждым использованием прибора.
Основные атрибуты | |
---|---|
Производитель | АЛВИК |
Страна производитель | Россия |
Гарантийный срок | 12 мес |
- Цена: 190 000 ₸
