ᐈ Насос СЦЛ 20-24 ГМ левого вращения

С более подробным описанием Насоса СЦЛ-20-24 ГМ можно ознакомиться на нашем основном сайте azs-snab.kz

Паспорт соответствия

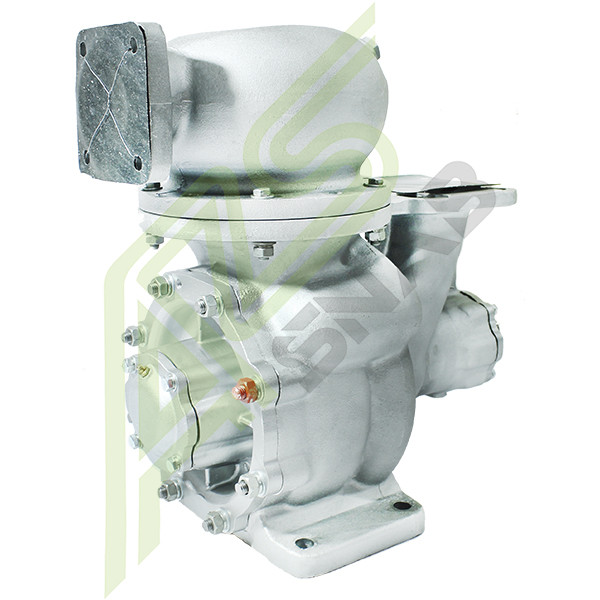

Насос СЦЛ 20 24 ГМ – самовсасывающий, центробежно-вихревой, двухступенчатый, горизонтальный. Первая ступень – центробежный насос с рабочим колесом закрытого типа и спиральным отводом круглого сечения, обеспечивает высокие кавитационные качества. Вторая ступень – вихревой насос с вихревым рабочим колесом закрытого типа и открытым каналом, обеспечивает высокую напорность. Оригинальная конструкция вихревой ступени позволяет за счет уравновешивания осевых сил обеспечивать самоцентровку вихревого рабочего колеса, исключает трение его торцов о корпус и гарантирует надежность насоса СЦЛ 20/24. Самовсасывание осуществляется специальным устройством (воздуховодом), установленным на выходе из второй ступени. Ротор вращается на двух шарикоподшипниковых опорах. Уплотнение вала – торцовое. Насос выполняется левого и правого вращения (со стороны входного конца вала насоса). Детали проточной части изготавливаются из алюминиевого сплава и бронзы. Насос СЦЛ 20/24 поставляется в собранном виде и не требует разборки и сборки при монтаже и расконсервации. Может эксплуатироваться в районах умеренного или тропического климата и в странах с промышленной частотой тока 60 Гц.

Поставка насоса СЦЛ 20/24 осуществляется в собранном виде и не требует разборки и сборки при монтаже и расконсервации. Насос устанавливаться на бензовозы и топливозаправщики, применяется на нефтебазах и складах ГСМ. Он зарекомендовал себя с надежной стороны. Установленный ресурс насоса СЦЛ до списания – не менее 6500 часов, срок службы – 10 лет. Такие высокие показатели надежности насоса обеспечиваются высоким качеством деталей входящих в состав насоса (вала, рабочего самовсасывающего колеса, рабочего центробежного колеса, торцовых уплотнений).

В комплект поставки насоса СЦЛ 20 24 ГМ входит:

• Насос в сборе – 1шт;
• Руководство по эксплуатации на насос – 1 экз.

Пример условного обозначения насоса СЦЛ 20-24ГМ(С, Р, К)-Л-У2

• С- самовсасывающий
• Ц – центробежный
• Л – лопастный
• 20* – подача м³/час
• 24* – напор, м
• Г – индекс модернизации
• М – вспомогательная манжета
• С – перекачиваемая среда, пищевая вода, пищевой спирт
• Р – перекачиваемая среда, растворители
• К – перекачиваемая среда, кислоты
• Л – левое вращение насоса
• У – климатическое исполнение
• 2 – категория размещения

Основные параметры и характеристики:

Частота вращения – 1700 об/ мин
Подача – 45 м3/ч
Напор – 45 м
Мощность – 24 кВт
КПД насоса – 33 %
Допустимый кавитационный запас – 5 м
Высота самовсасывания – 5,5 м
Габаритные размеры – 478х460х285 мм
Масса – 35 кг

Так же применяются насосы СЦЛ 20 24 ГМ правого вращения.
