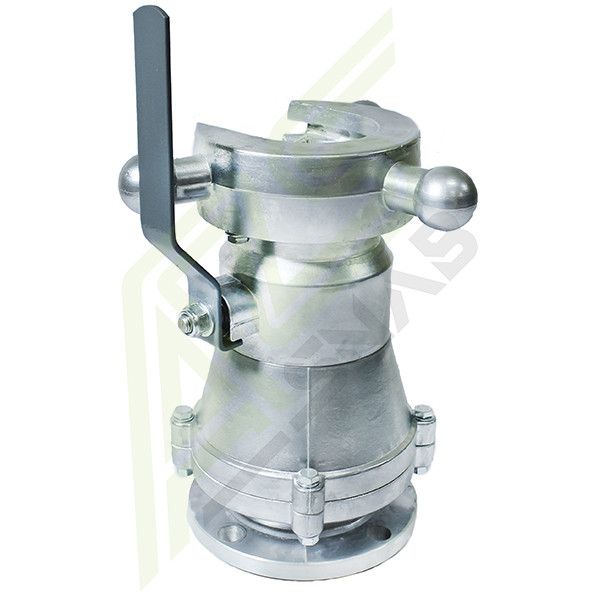

ᐈ Узел наполнения с краном УНК-80

С более подробным описанием Узла наполнения с краном УНК-80 можно ознакомиться на нашем основном сайте azs-snab.kz

Паспорт соответствия

УЗЕЛ НАПОЛНЕНИЯ УН-80 К, УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Узел наполнения УН 80 К состоит из следующих основных частей:
– корпус узла, изготовлен из алюминиевого сплава, служит для перелива нефтепродуктов из сливной муфты в трубопровод наполнения.
– нижняя часть корпуса оборудована фланцем и служит для соединения узла наполнения с трубопроводом. Присоединяется узел при помощи четырех болтов и гаек.
– сливная муфта изготовлена из алюминиевого сплава и служит соединительным звеном между подающим шлангом АЦ и корпусом узла наполнения резервуара, обеспечивая герметичное соединение.
– крышка закрывает сливную муфту в нерабочем состоянии.
– фильтр грубой очистки представляет собой стальную сетку из нержавеющей проволоки, и предотвращает попадание крупных механических включений в трубопровод наполнения резервуара. Однако не стоит забывать о том что фильтр-сетка не обеспечивает тонкой фильтрации.
– огневой предохранитель препятствует распространению пламени по линии наполнения резервуара. Кассета огнепреградителя представляет собой гофрированную ленту имеющую прямо проходные и изогнутые поверхности, компактно упакованную в кассету круглого сечения. При прохождении огнепреградителя огневой поток теряет скорость распространения за счёт многократного отражения и преломления направления движения, при этом так же происходит рассеивание тепловой энергии огневого потока.
– в корпусе узла наполнения установлена запорная арматура (шаровой кран). Наличие встроенного крана упрощает систему трубопровода, исключая необходимость установки кранов на линии слива автоцистерны.

Узел наполнения УН-80 К схема

Технические характеристики УН 80 К

• Диаметр условного прохода (ДУ), мм – 80
• Максимальное давление, не более, МПа – 0,6
• Пропускная способность, не менее, л/мин – 400
• Тип установки – фланцевое соединение
• Присоединительный размер (по центрам крепёжных отверстий фланца), мм – 150
• Количество крепёжных отверстий, шт. – 4
• Диаметр крепёжных отверстий, мм. – 18
• Масса, не более, кг. – 5,7

В случаях, когда трубопровод оборудован запорным устройством (краном), применяются узлы наполнения без запорной арматуры (шаровой кран), потому-что существенно уменьшается стоимость оборудования.
