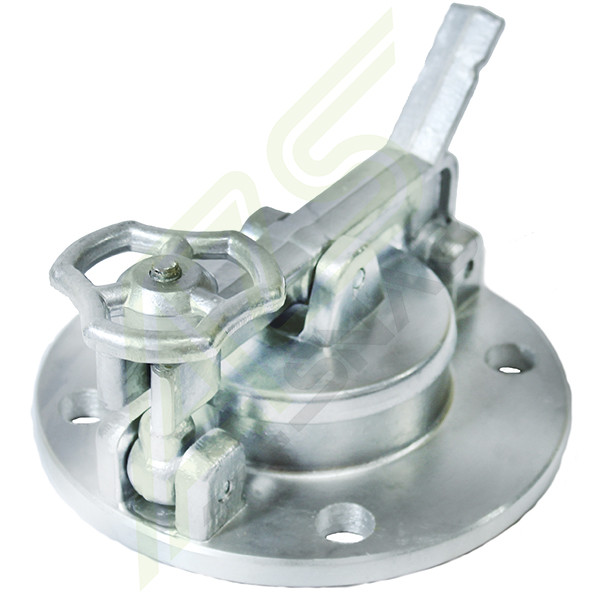

Люк замерный ЛЗ-80-4 предназначен для отбора проб и замера уровня нефтепродуктов в резервуарах нефтебаз и АЗС. Корпус люка выполнен из литого алюминиевого сплава, что обеспечивает достаточную коррозионную устойчивость и прочность изделия.

Люк замерный состоит из корпуса, крышки, рычага, фторопластового или резинового (в зависимости от климатического исполнения) уплотнения и откидного болта с гайкой.

Корпус люка в нижней части имеет фланец (общий диаметр 185мм, присоединительный диаметр 150 мм), которым он устанавливается на резервуар через резиновую (МБС) прокладку. Прижимное коромысло подвижно присоединено к корпусу через проушину, с одной стороны имеет нажимной рычаг (лапку), с другой стороны оборудован паз для прижима и герметизации люка при помощи прижимного болта и гайки-барашка, крышка люка присоединяется к коромыслу через литую проушину в середине. Нажимной рычаг (лапка) существенно упрощает открытие люка в случае его прилипания к корпусу. Резиновое уплотнение обеспечивает герметичность в закрытом состоянии. Фиксация крышки в закрытом положении осуществляется затяжкой гайки-барашка на откидном болту.

Пример записи люка замерного при заказе в другой документации

Люк замерный ЛЗ-80-4 климатического исполнения У, категории размещения 1. Люк замерный ЛЗ-150-8 ту 36-89-010-03467856-2001, где:

• Л – люк;
• З – замерной;
• 80 – диаметр условного прохода в миллиметрах;
• 4 – количество крепежных отверсти й (n);

Порядок отбора проб при использовании люка ЛЗ 80:

• отвернуть гайку-барашек на 4-6 оборотов;
• освободить рычаг, откинув болт с гайкой;
• нажав на нажимной рычаг, открыть люк;
• после отбора пробы закрыть люк и завернуть гайку-барашек до упора.

Средний ресурс работы 5000 циклов (открытия – закрытия), срок службы – 6 лет.

Технические характеристики люка замерный ЛЗ 80:

• Материал изделия – алюминиевый сплав.
• Диаметр горловины – 80 мм.
• Длина – 220 мм.
• Высота – 110 мм.
• Общий диметр изделия – 185 мм.
• Присоединительный размер (D1) – 150 мм.
• Количество присоединительных отверстий (n) – 4 шт.
• Диаметр присоединительных отверстий – 18 мм.

Так же, при необходимости, применяются ЛЗ-150-8. Данный тип люков имеет более удобные для работы размеры, при этом сохраняя все конструкционные достоинства ЛЗ 80 4 и не имеет отличий в процессе эксплуатации.
