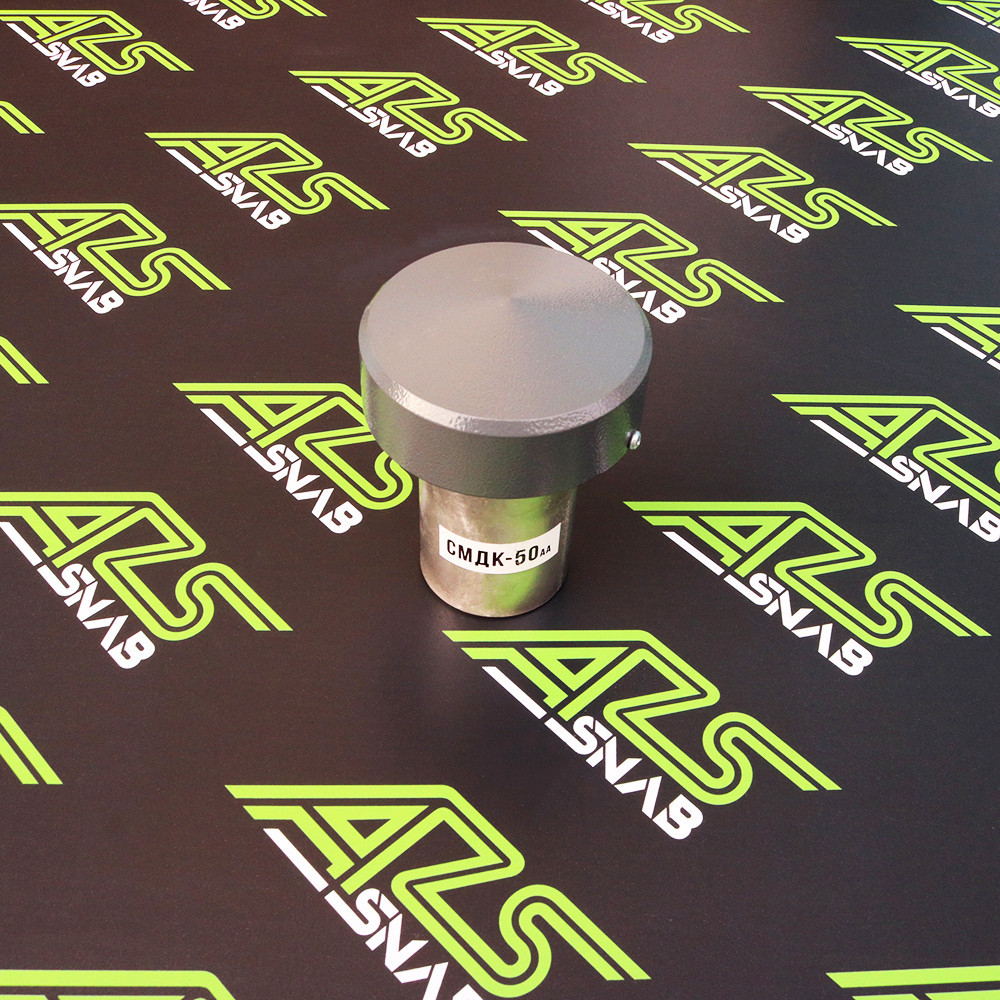

ᐈ Клапан дыхательный СМДК-50 грибок муфтовый (резьбовой)

С более подробным описанием Клапана дыхательного СМДК-50 грибок муфтовый (резьбовой) можно ознакомиться на нашем основном сайте azs-snab.kz

Паспорт соответствия

Совмещенный механический дыхательный клапан СМДК-50 аа предназначен для регулирования давления в газовом пространстве резервуаров, предназначенных для хранения нефти и нефтепродуктов, и защиты от попадания пламени и искр внутрь резервуара.

Устройство СМДК50 аа

Совмещенный механический дыхательный клапан СМДК-50АА состоит из корпуса, в котором заключены тарелка давления и тарелка вакуума. В корпусе СМДК устанавливается кассета огнепреградителя, которая предназначена для временного предотвращения проникновения пламени внутрь резервуара. Корпус, в нижней части, имеет фланцевое соединение для присоединения его к дыхательному патрубку резервуара. Верхняя часть оборудована крышкой.

Принцип работы СМДК-50 АА

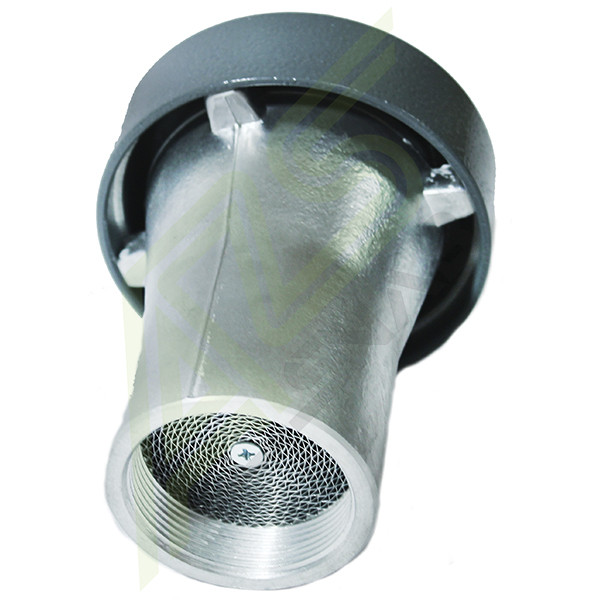

Внутри корпуса установлена кассета огнепреградителя, обеспечивающая временную защиту от попадания огня внутри резервуара. Кассета огнепреградителя изготавливается из гофрированной алюминиевой ленты имеющей прямолинейные и ребристые каналы, компактно свёрнутую в кассету круглого сечения. При прохождении данного элемента узла СМДК 50 аа огневой поток теряет скорость распространения за счёт многократного отражения и преломления направления движения, при этом так же происходит рассеивание тепловой энергии огневого потока. Клапана давления и вакуума расположены в верхней части изделия и плотно установлены на направляющем стержне. Тарелки клапанов герметично притёрты к корпусу, что существенно снижает испарения из резервуара. Прижим тарелок к корпусу осуществляется пружинами. Клапанный узел, сверху, накрыт крышкой, которая предотвращает попадание атмосферных осадков на направляющий стержень, что существенно увеличивает срок службы СМДК-50-аа.

Пример записи дыхательного клапана при заказе в другой документации

Совмещенный механический дыхательный клапан СМДК-50-АА, где:

• С – совмещённый;
• М – механический;
• Д – дыхательный;
• К – клапан;
• 50 – диаметр условного прохода ДУ 50мм;
• А – корпус выполнен из алюминиевого сплава;
• А – кассета огнепреградителя выполнена из алюминиевого сплава;

Технические характеристики клапана смдк-50:

• Условный проход, мм – 50
• Пропускная способность, м³/ч – 25
• Габаритные размеры, мм – 133х150
• Масса, не более, кг – 1,5
• Давление срабатывания, мм вод. ст. – 180-200
• Вакуум срабатывания, мм вод. ст. – 20-25

Совмещённый механический дыхательный клапан СМДК-50АА может быть изготовлен в двух вариантах корпуса, фланцевый и муфтовый. Данные клапана широко применяются на различных видах резервуаров, как на стационарных (АЗС, небольшие сельско-хозяйственные или производственные хранилища ГСМ) так и на мобильных цистернах.
