С более подробным описанием Счётчик жидкости ППО-40 для Мазута можно ознакомиться на нашем основном сайте azs-snab.kz

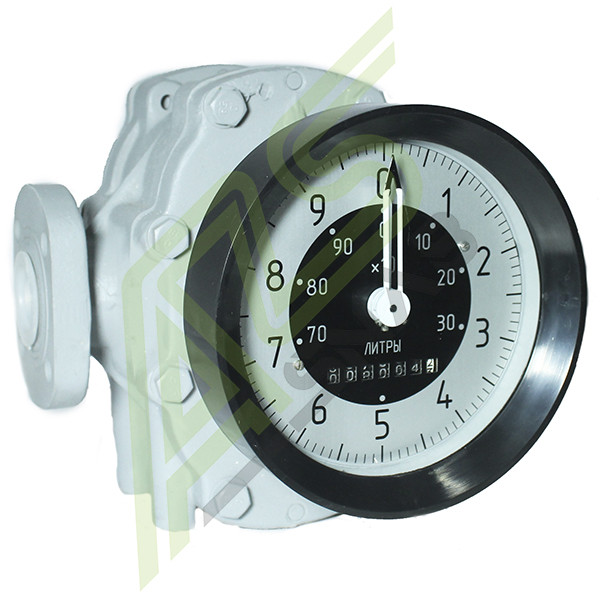

Область применения счетчика ППО-40 – коммерческий и внутрихозяйственный учет в нефтехимической промышленности, а также на других объектах, где возможно их применение согласно условиям эксплуатации. Принцип действия счетчика ППО-40 заключается в измерении некоторого объема жидкости при вращении двух находящихся в зацеплении шестерней под действием потока жидкости. Вращение с одной овальной шестерни, посредством магнитной муфты, передается на счетное устройство (СУ) или другие устройства съема сигнала.

Паспорт соответствия ППО 40

Сертификат ППО

Счетчики жидкости СЖ ППО-40 комплектуются:
– механическим счетным устройством СУ,
– устройством съема сигнала УСС-Б-70,
– устройством съема сигнала с датчиком индукционным оборотов ДИ-О-5 с возможностью передачи данных через интерфейс RS 485,
– контроллерами типа КУП-30, КУП-40.

Счетчики предназначены для эксплуатации в условиях У, ХЛ категории размещения 2 по ГОСТ 15150-69 (эксплуатация под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (отсутствие прямого воздействия солнечного излучения и атмосферных осадков.) Корпус первичного преобразователя объёма с овальными шестернями (ППО-40) представляет собой отливку из алюминиевого сплава с двумя патрубками для фланцевого присоединения счётчика к трубопроводу. В цилиндрических расточках корпуса находятся овальные шестерни. Счетчики ППО-40 изготовлены в соответствии с ТУ 4213-260-05806720-2007.

Пример обозначений счётчика жидкости ППО:

• СЖ ППО-40-1,6 СУ (60.0-300.0 сСт) ПГ 0,25, где СЖ – счетчик жидкости
• ППО – преобразователь первичный с овальными шестернями
• 40 – диаметр условного прохода
• 0,6 – максимальное рабочее давление
• СУ – модификация отсчетного устройства
• (6.0-60.0 сСт) – вязкость измеряемой жидкости
• ПГ 0,25 – пределы относительной погрешности

Технические характеристики Счетчика ППО-40

• Условный проход ДУ 40 мм
• Рабочее давление 0,6 МПа
• Температура измеряемой жидкости от -40°С до +60°С
• Наименьшее кол-во жидкости, учитываемое нормированной погрешностью 0,05м3
• Порог чувствительности 0,02 м3/ч
• Масса 20 кг
• Диапазон расходов, от 0,72 до 7,2 м3/ч
• Пределы допускаемой относительной погрешности ±0,25%

СЖ ППО-40 применяются для измерения объёма различных видов жидкостей. Ознакомится с другими видами ППО40 можно перейдя по этой ссылке: виды счётчиков жидкости ППО 40

Внимание! Запрещается эксплуатация счётчиков ППО без фильтрующего элемента, установленного в непосредственной близости перед счетчиком, по направлению потока.

Счетчик ППО 40 зарегистрирован в реестре ГСИ РК. Регистрационной номер KZ.02.03.06810-2022/59916-15. Для того что-бы ознакомится перейдите по ссылке: подробнее о регистрации.
