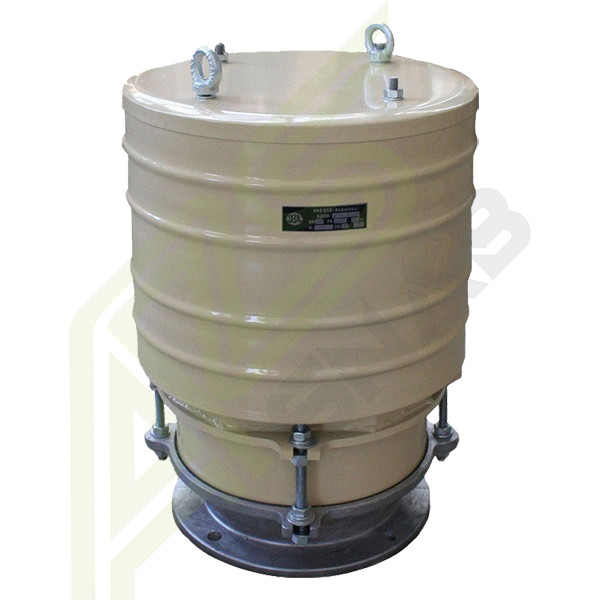

ᐈ Дыхательный клапан НДКМ-200

- Под заказ
- Код: 96753149

320 000 Тг.
- +7 (777) 197-99-32Менеджер
- +7 (776) 197-99-32Менеджер
- +7 (700) 197-99-32Менеджер
Описание
С более подробным описанием Дыхательного клапана НДКМ-200 можно ознакомиться на нашем основном сайте azs-snab.kz
Клапан непримерзающий дыхательный мембранный НДКМ-200 предназначен для герметизации газового пространства резервуаров с нефтью и нефтепродуктами и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды. Клапан НДКМ-200 устанавливается на крыше резервуара через присоединительный фланец переходника на монтажный вертикальный патрубок высотой 200-250 мм. Возможность проникновения пламени в резервуар исключает встроенный огневой предохранитель. Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет кожух. Контактирующие поверхности тарелок и седел клапана покрыты фторопластовой пленкой, которые при отрицательных температурах препятствуют примерзанию сопрягающихся поверхностей. По устойчивости к воздействию климатических факторов внешней среды дыхательные клапаны изготавливаются в исполнениях У, ХЛ или УХЛ категории размещения 1 по ГОСТ 15150-69. Корпус и кожух изготавливаются из углеродистой стали. Лента огнепреграждающего элемента и переходник — из алюминиевого сплава. По требованию заказчика возможно изготовление клапанов НДКМ-200 в материальном исполнении из нержавеющей стали. По требованию заказчика возможно изготовление клапанов НДКМ-200 с электрообогревом огнепреграждающего элемента, с автоматическим поддержанием заданной температуры. Все электрооборудование в этом случае имеет взрывозащищенное исполнение.
Технические характеристики клапанов НДКМ
Технические данные |
НДКМ-100 |
НДКМ-250 |
НДКМ-350 |
||
Условный проход (DN) |
100 |
150 |
200 |
250 |
350 |
Давления срабатывания, Па (мм вод. ст.) |
1372...1569 (137...157) |
1372...1569 (137...157) |
1372...1569 (137...157) |
1569...1667 (157...167) |
1569...1667 (157...167) |
Вакуум срабатывания, Па (мм вод. ст.) |
157...196 (16...20) |
157...196 (16...20) |
157...196 (16...20) |
177...198 (18...20) |
177...198 (18...20) |
Пропускная способность, м3/ч, не менее |
200 |
500 |
900 |
1500 |
1700 |
Габаритные размеры, диаметр (Dk), мм |
320 |
320 |
380 |
638 |
950 |
Габаритные размеры, высота (H), мм |
573 |
495 |
553 |
756 |
1022 |
Диаметр фланца (D), мм |
205 |
260 |
315 |
370 |
485 |
Диаметр по присоединительным отверстиям фланца (D1), мм |
170 |
225 |
280 |
335 |
445 |
Диаметр присоединительных отверстий фланца (d), мм |
18 |
18 |
18 |
18 |
22 |
Количество присоединительных отверстий (n), шт |
4 |
4 |
4 |
6 |
6 |
Масса, кг, не более |
32 |
32 |
32 |
84 |
165 |
Характеристики
Основные атрибуты | |
---|---|
Производитель | Поршень |
Страна производитель | Россия |
Гарантийный срок | 12 мес |
Информация для заказа
- Цена: 320 000 Тг.
